1, বর্ণনাঃ
ডকুমেন্টের উদ্দেশ্য পাওয়ার সাপ্লাই সুইচিং ওয়াট একটি 120 এর ক্রিয়ামূলক প্রয়োজনীয়তা উল্লেখ করা হয়.
2, ইনপুট বৈশিষ্ট্য:
2.1 ইনপুট ভোল্টেজ:
তিরস্কার করা যায় ভোল্টেজ: 100 ~ 240VAC
প্রকরণ বিন্যাস: 90-264Vac
2.2 ইনপুট ফ্রিকোয়েন্সি:
তিরস্কার করা যায় ফ্রিকোয়েন্সি: 50 / 60Hz.
প্রকরণ ফ্রিকোয়েন্সি: 47-63Hz
2.3 ইনপুট বর্তমান:
কোন ইনপুট ভোল্টেজ এবং রেট, ডিসি আউটপুট গ্ম এ 2.0 Amps সবের্াচ্চ.
2.4 অন্তঃপ্রবাহ বর্তমান:
120 Amps সর্বোচ্চ. 240VAC ইনপুট এ শুরু ঠান্ডা, গ্ম এবং 25 ℃ পরিবেষ্টনকারী সঙ্গে.
2.5 এসি ফুটা বর্তমান:
0.25 mA বিদ্যুত Max.At240Vac ইনপুট.
3, আউটপুট বৈশিষ্ট্য:
3.1 পাওয়ার আউটপুট
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | ন্যূনতম. বোঝা | তিরস্কার করা যায়. বোঝা | স্থির শক্তি | আউটপুট শক্তি |
12Vdc | 0.01A | 10A | 1.0W ম্যাক্স | 120W |
3.2 সংযুক্ত লোড / লাইন রেগুলেশন
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | ন্যূনতম. বোঝা | তিরস্কার করা যায়. বোঝা | লাইন রেগুলেশন | লোড নিয়ন্ত্রণ |
12Vdc | 0.01A | 10A | ± 1% | ± 5% |
3.3Ripple এবং নয়েজ:
নামমাত্র ভোল্টেজ এবং নামমাত্র লোড অধীনে, লহরী এবং গোলমাল যখন 20MHz এবং সমান্তরাল 47uF / 0.1uF এর Max.Bandwidth পরিমাপ, টেস্টিং সময়ে সংযুক্ত পার নিম্নরূপ.
ভোল্টেজ লহরী এবং নয়েজ (সর্বোচ্চ.)
+12 VDC যাও 120 mV পিপি
3.4 বিলম্বের সময় চালু করুন:
3Second Max.at 115Vac ইনপুট এবং আউটপুট Max.load.
3.5 রাইজ সময়:
40 মিলিসেকেন্ডের Max.at 115Vac ইনপুট এবং আউটপুট সর্বোচ্চ লোড.
3.6 সময় তুলে ধরুন:
5 MS Min.at 115Vac ইনপুট এবং আউটপুট Max.Load.
3.7 ফলপ্রসু:
75% ন্যূনতম 115 / 230Vac ইনপুট ভোল্টেজ, 1 / 4,1 / 2,3 / 4 এবং সম্পূর্ণ লোড হিসাব গড় দক্ষতায় এ.
4, সুরক্ষা ফাংশন:
4.1 ছোট সার্কিট পরীক্ষা:
পাওয়ার সাপ্লাই স্বয়ং আদায় করা হবে যখন শর্ট সার্কিট ত্রুটি দূর.
4.2 বর্তমান সুরক্ষা ওভার:
পাওয়ার সাপ্লাই স্বয়ং আদায় করা হবে বর্তমান ত্রুটি দূর উপর যখন.
4.3 ওভার ভোল্টেজ সুরক্ষা:
পাওয়ার সাপ্লাই স্বয়ংক্রিয় উদ্ধার যখন ত্রুটি দূর 120% ~ 170% হবে.
5, পরিবেশগত REQUIREMET:
5.1Operating তাপমাত্রা:
0 ℃ 40 ℃, সম্পূর্ণ লোড, সাধারন অপারেশন.
5.2 সংগ্রহস্থল তাপমাত্রা: -20 ℃ 80 ℃ প্যাকেজে
5.3 আপেক্ষিক আর্দ্রতা:
5% (0 ℃) ~ 90% (40 ℃) আরএইচ, 72Hrs, সম্পূর্ণ লোড, সাধারন অপারেটিং.
5.4 কম্পন:
অপারেটিং: আইইসি 721-3-3 3M3
5 ~ 9Hz, একটি = 1.5 মিমি
9 ~ 200hz, ত্বরণ 5m / S2
2. পরিবহন:
আইইসি 721-3-2 2M2
5-9Hz, একটি = 3.5 মিমি
9 ~ 200hz, ত্বরণ = 5m / S2
200 ~ 500Hz, ত্বরণ = 15m / S2
3. অক্ষ, অক্ষ প্রতি 10 চক্র.
কোন স্থায়ী ক্ষতি পরীক্ষার সময় ঘটতে পারে.
নমুনা / শক্তি বন্ধ পর তার আদি অবস্থা থেকে পুনরুদ্ধার করতে উপর রয়েছে ..
5.5 বাতিল বস্তাবন্দী:
1M wallmount ধরণ জন্য এবং 760mm ডেস্কটপ ধরণ জন্য উপরে বর্ণিত.
অনুভূমিক পৃষ্ঠ শক্ত কাঠওয়ালা নিয়ে গঠিত অন্তত 13mm পুরু, প্লাইউড দুটি স্তর উপরে মাউন্ট করা
প্রতিটি 19mm 20mm পুরু, সব একটি কংক্রিট বা সমমানের অ প্রাণবন্ত তলায় সমর্থিত.
6, নিরাপত্তা প্রয়োজনীয়তা:
6.1Safety: সঙ্গে সঙ্গতি
6.2 অস্তরক শক্তি হাই-পট:
1800 Vac10mA / টাইপ পরীক্ষার জন্য 3S: দ্বিতীয়টির প্রাথমিক.
6.3 Iusulation প্রতিরোধের:
প্রাথমিক দ্বিতীয়টির: 500V ডিসি এ 10MΩ মিনিট.
6.4 ইএমআই মান
এর সীমা পূরণ
<1> .Fcc part15 বর্গ বি নিয়ম
<2> .EN55022 বর্গ বি নিয়ম
<3> .GB9254-1998, GB17625.1-2003
7, যান্ত্রিক প্রয়োজনীয়তা:
7.1 ঘের:

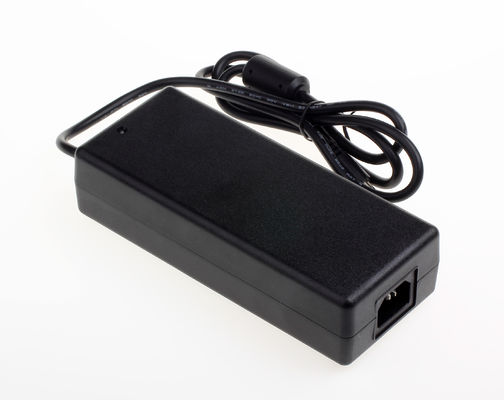

পাওয়ার সাপ্লাই আকার: এল 170 এক্স ওয়াট 72 এক্স এইচ 41.5 মিমি;
7.2 nput সংযোগকারী:
আইইসি-320-সি 14.
