Gaoxin ইন্ডাস্ট্রিয়াল পার্ক, Guangming নতুন জোন, সেন্জ়েং শহর, গুয়াংডং প্রদেশের, চীন | Angelwang66@126.com |
Place of Origin: | China |
পরিচিতিমুলক নাম: | Enargy |
Model Number: | XX50-12S24-PEC |
Minimum Order Quantity: | 1pcs |
---|---|
মূল্য: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
লক্ষণীয় করা: | শিল্প ডিসি ডিসি কনভার্টার বিচ্ছিন্ন পাওয়ার সাপ্লাই,isolated power supply |
---|

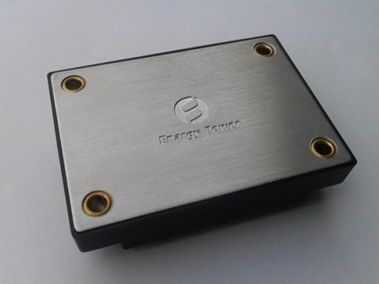

ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই 50W আউটপুট 24V / 2.08A XX50-12S24-Pec
মুখ্য সুবিধা
আউটপুট শক্তি: 50W
ওয়াইড ইনপুট পরিসীমা: 9-18VDC
উচ্চ রূপান্তর দক্ষতা: আপ 87% থেকে
লাইন নিয়ন্ত্রণ 0.02% ± থেকে
লোড প্রবিধান 0.02% ± থেকে
ফিক্সড অপারেটিং ফ্রিকোয়েন্সি
বিচ্ছিন্নতা ভোল্টেজ: 1,500V
সক্রিয় করুন (চালু / বন্ধ) কন্ট্রোল
ইনপুট অধীনে ভোল্টেজের লক-আউট
আউটপুট ভোল্টেজ ট্রিম: ± 8% Vout
পন্যের স্বল্প বিবরনী
এই ডিসি ডিসি রূপান্তরকারী মডিউল উন্নত ক্ষমতা প্রক্রিয়াকরণ, নিয়ন্ত্রণ এবং প্যাকেজিং প্রযুক্তি ব্যবহার কর্মক্ষমতা, নমনীয়তা, নির্ভরযোগ্যতা এবং একটি পরিপক্ক ক্ষমতা উপাদানের কার্যকারিতা খরচ. হাই ফ্রিকোয়েন্সি সুইচিং কম শব্দ এবং উচ্চ দক্ষতা উচ্চ শক্তি ঘনত্ব উপলব্ধ.
ইলেকট্রিক বৈশিষ্ট্য
বৈদ্যুতিক বৈশিষ্ট্য, ইনপুট ভোল্টেজ আউটপুট লোড এবং বেস প্লেট তাপমাত্রা পূর্ণ অপারেটিং পরিসীমা উপর প্রয়োগ অন্যথায় উল্লিখিত. সকল তাপমাত্রা বেস প্লেট কেন্দ্রে অপারেটিং তাপমাত্রা পড়ুন.
পরম সর্বোচ্চ রেটিং
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
ইনপুট ভোল্টেজ | 22 | ভিডিসি | ক্রমাগত, অ অপারেটিং | ||
20 | ভিডিসি | ক্রমাগত, অপারেটিং | |||
22 | ভিডিসি | অপারেটিং অস্থায়ী সুরক্ষা, <100 মিঃসে | |||
বিচ্ছিন্নতা ভোল্টেজ | 2000 | ভিডিসি | আউটপুট ইনপুট | ||
অপারেটিং তাপমাত্রা | -40 | 100 | ℃ | Baseplate তাপমাত্রা | |
সংগ্রহস্থল তাপমাত্রা | -55 | 115 | ℃ |
ইনপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
ইনপুট ভোল্টেজ পরিসীমা | 9 | 12 | 18 | ভিডিসি | |
ভোল্টেজ পরিসীমা শুরু | 10 | 12 | 18 | ভিডিসি | |
অনূর্ধ্ব ভোল্টেজ বহিষ্কার | 8.5 | 8.9 | ভিডিসি | ঘুরুন - থ্রেশহোল্ড উপর, অর্ধেক লোড | |
7.5 | আট | ভিডিসি | ঘুরুন - অফ থ্রেশহোল্ড, অর্ধেক লোড | ||
সর্বোচ্চ ইনপুট বর্তমান | 7 | একটি | সম্পূর্ণ লোড, ন্যূনতম. ইনপুট | ||
দক্ষতা | 87 | % | নামমাত্র ইনপুট; সম্পূর্ণ লোড | ||
সুপারিশ এক্সটার্নাল ইনপুট ক্যাপ্যাসিট্যান্স | 100 | UF | বৈশিষ্টসূচক ESR 0.1-0.2Ω |
আউটপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
আউটপুট ভোল্টেজ সেট পয়েন্ট | 23,76 | 124,00 | 24,24 | ভিডিসি | নামমাত্র ইনপুট; অর্ধেক পূর্ণ |
আউটপুট ভোল্টেজ বিন্যাস | 23,52 | 24,00 | 24,48 | ভিডিসি | |
আউটপুট বর্তমান বিন্যাস | 0.1 | 2,08 | একটি | ||
লাইন রেগুলেশন | ± 0.02 | ± 1 | % | উচ্চ লাইন নিম্ন লাইন; সম্পূর্ণ লোড | |
লোড নিয়ন্ত্রণ | ± 0.02 | ± 1 | % | সম্পূর্ণ লোড করার কোন লোড; নামমাত্র ইনপুট | |
তাপমাত্রা নিয়ন্ত্রণ | ± 0.02 | % / ° সি | অপারেটিং তাপমাত্রা পরিসীমা উপর | ||
বর্তমান সীমা | 2.3 | একটি | আউটপুট ভোল্টেজ নামমাত্র 90% | ||
শর্ট সার্কিট বর্তমান | 5 | একটি | |||
লহরী (আরএমএস) | 50 | mV | নামমাত্র ইনপুট; সম্পূর্ণ লোড; 20 MHz ব্যান্ডউইডথ | ||
নয়েজ (পিক টু পিক) | 240 | mV | |||
সর্বোচ্চ আউটপুট ক্যাপ. | 1800 | μF | সম্পূর্ণ লোড |
ডায়নামিক প্রতিক্রিয়া বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
আউটপুট বর্তমান পরিবর্তন (ডিআই / DT = 0.1A / আমাদের) | 960 | mV | 75% থেকে 50% Iout সর্বোচ্চ 50% | ||
আউটপুট বর্তমান পরিবর্তন (ডিআই / DT = 2.5A / আমাদের) | 960 | mV | 75% থেকে 50% Iout সর্বোচ্চ 50% | ||
সময় প্রতিষ্ঠাপন | 300 | আমাদের | 1% Vout নমঃ মধ্যে থেকে. | ||
চালু অন বিলম্ব সময় | 50 | মাইক্রোসফট | সম্পূর্ণ লোড; ভিন Vout থেকে = 90% নমঃ | ||
আউটপুট ভোল্টেজ অতিরিক্ত বাড়াবাড়ি করে ফেলা | 5 | % |
ক্রিয়ামূলক বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
স্যুইচিং ফ্রিকোয়েন্সি | 180 | 200 | 230 | KHz | |
আউটপুট ভোল্টেজ ছাঁটা | 10 | % | পাশে (+) Vout ছাঁটা পিন আপ ছাঁটা. | ||
8 | % | ছাঁটা নিচে, কম পিন ছাঁটা, | |||
উত্স বর্তমান সক্রিয় | 1 | mA বিদ্যুত | |||
সক্রিয় করুন (উপর - কন্ট্রোল অফ) ইতিবাচক যুক্তিবিজ্ঞান | 1 | 15 | ভিডিসি | অন কন্ট্রোল, যুক্তিবিদ্যা উচ্চ বা ভাসমান | |
-0.5 | 0.3 | ভিডিসি | অফ কন্ট্রোল, যুক্তিবিদ্যা কম | ||
ওভার পাওয়ার প্রোটেকশন | 110 | % | |||
শর্ট - সার্কিট সুরক্ষা | 65 | mΩ | প্রকার: হিক্কার মোড, অটো রিকভারি, শর্ট-সার্কিট প্রতিরোধ |
বিচ্ছিন্নতা বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
বিচ্ছিন্নতা ভোল্টেজ | 1,500 | ভিডিসি | আউটপুট, 1mA ইনপুট | ||
1500 | ভিডিসি | baseplate, 1mA ইনপুট | |||
500 | ভিডিসি | আউটপুট baseplate করতে, 1mA | |||
বিচ্ছিন্নতা প্রতিরোধ | 100 | MΩ | 500VDC এ এটি পরীক্ষা বায়ুমণ্ডলীয় চাপ এবং আরএইচ 90% যখন | ||
বিচ্ছিন্নতা ক্যাপ্যাসিট্যান্স | 1000 | PF |
পরিবেশগত বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
অপারেটিং তাপমাত্রা | -40 | +100 | ℃ | সম্প্রসারিত, baseplate তাপমাত্রা | |
সংগ্রহস্থল তাপমাত্রা | -55 | +115 | ℃ | আকাশ | |
তাপমাত্রা সহগ | ± 0.02 | % / ℃ | |||
শৈত্য | 20 | 95 | % আরএইচ | আপেক্ষিক আর্দ্রতা, অ - ঘনীভূত |
মেকানিক্যাল রূপরেখা
নোট:
1. সমস্ত পিনের 0,040 "(1.02mm) দিয়া হয়.
2. সহনশীলতাই: মধ্যে ± 0.02 x.xx (xx ± 0.5 মিমি).
± মধ্যে 0,010 x.xxx. (X.xx ± 0.25)
পিন প্রশিক্ষণে
পিন নং | নাম | ক্রিয়া |
1 | সক্ষম করা | টিটিএল ইনপুট উপর এবং বন্ধ কনভার্টার ঘুরিয়ে ভিন উল্লেখিত, -, অভ্যন্তরীণ খিঁচ আপ (). |
2 | ভিন (-) | নেতিবাচক ইনপুট ভোল্টেজ |
3 | ভিন (+ +) | ইতিবাচক ইনপুট ভোল্টেজ |
4 | Vout (+ +) | ইতিবাচক আউটপুট ভোল্টেজ |
5 | com | নেতিবাচক আউটপুট ভোল্টেজ |
6 | ছাঁটা | আউটপুট ভোল্টেজ ট্রিম. ছাঁটা পিন নামমাত্র আউটপুট ভোল্টেজ জন্য খুলে রাখুন. |
