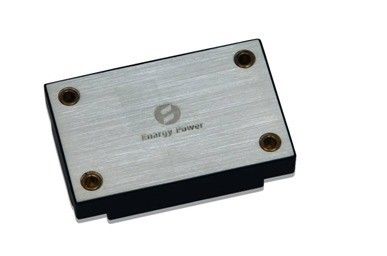

বিচ্ছিন্নতা ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই 30W ডিসি ডিসি কনভার্টার 24V / 1.25A XX30-24S24-Pec

বিচ্ছিন্নতা ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই 30W ডিসি ডিসি কনভার্টার 24V / 1.25A XX30-24S24-Pec

  • বিচ্ছিন্নতা ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই 30W ডিসি ডিসি কনভার্টার 24V / 1.25A XX30-24S24-Pec
বিচ্ছিন্নতা ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই 30W ডিসি ডিসি কনভার্টার 24V / 1.25A XX30-24S24-Pec
পণ্যের বিবরণ:
Place of Origin: China
পরিচিতিমুলক নাম: Enargy
Model Number: XX30-24S24-PEC
প্রদান:
Minimum Order Quantity: 1pcs
মূল্য: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 15000Pcs/week
যোগাযোগ
বিস্তারিত পণ্যের বর্ণনা
লক্ষণীয় করা:

শিল্প শক্তি সরবরাহ বিচ্ছিন্ন পাওয়ার সাপ্লাই

,

isolated power supply

ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই 30W আউটপুট 24V / 1.25A XX30-24S24-Pec

মুখ্য সুবিধা

আউটপুট শক্তি: 30W

ওয়াইড ইনপুট পরিসীমা: 18-36VDC

উচ্চ রূপান্তর দক্ষতা: আপ 92%

লাইন প্রবিধান 1% ± থেকে

লোড প্রবিধান 1% ± থেকে

ফিক্সড অপারেটিং ফ্রিকোয়েন্সি

বিচ্ছিন্নতা ভোল্টেজ: 1,500V

সক্রিয় করুন (চালু / বন্ধ) কন্ট্রোল

আউটপুট ওভার লোড সুরক্ষা

হিক্কার মোড শর্ট সার্কিট সুরক্ষা

ওভার তাপমাত্রা সুরক্ষা

ইনপুট অধীনে ভোল্টেজের লক-আউট

আউটপুট ভোল্টেজ ট্রিম: ± 10% Vout

পন্যের স্বল্প বিবরনী

এই ডিসি ডিসি রূপান্তরকারী মডিউল উন্নত ক্ষমতা প্রক্রিয়াকরণ, নিয়ন্ত্রণ এবং প্যাকেজিং প্রযুক্তি ব্যবহার কর্মক্ষমতা, নমনীয়তা, নির্ভরযোগ্যতা এবং একটি পরিপক্ক ক্ষমতা উপাদানের কার্যকারিতা খরচ. হাই ফ্রিকোয়েন্সি সুইচিং কম শব্দ এবং উচ্চ দক্ষতা উচ্চ শক্তি ঘনত্ব উপলব্ধ.

ইলেকট্রিক বৈশিষ্ট্য

· বৈদ্যুতিক বৈশিষ্ট্য, ইনপুট ভোল্টেজ আউটপুট লোড এবং বেস প্লেট তাপমাত্রা পূর্ণ অপারেটিং পরিসীমা উপর প্রয়োগ অন্যথায় উল্লিখিত. সকল তাপমাত্রা বেস প্লেট কেন্দ্রে অপারেটিং তাপমাত্রা পড়ুন.

পরম সর্বোচ্চ রেটিং

স্থিতিমাপ

ন্যূনতম

typ

ম্যাক্স

ইউনিট

নোট

বিচ্ছিন্নতা ভোল্টেজ

1500

ভিডিসি

আউটপুট ইনপুট

অপারেটিং তাপমাত্রা

-40

+100

সংগ্রহস্থল তাপমাত্রা

-55

+125

ইনপুট বৈশিষ্ট্য

স্থিতিমাপ

ন্যূনতম

typ

ম্যাক্স

ইউনিট

নোট

ইনপুট ভোল্টেজ পরিসীমা

18

24

36

ভিডিসি

একটানা

অনূর্ধ্ব ভোল্টেজ বহিষ্কার

15.5

16.8

ভিডিসি

অর্ধেক পূর্ণ

16.9

17.8

ভিডিসি

অর্ধেক পূর্ণ

সর্বোচ্চ ইনপুট বর্তমান

2.0

একটি

সম্পূর্ণ লোড, 18V ইনপুট

দক্ষতা

91

%

সম্পূর্ণ লোড

সুপারিশ এক্সটার্নাল ইনপুট ক্যাপ্যাসিট্যান্স

100

UF

বৈশিষ্টসূচক ESR 0.1-0.2Ω

আউটপুট বৈশিষ্ট্য

স্থিতিমাপ

ন্যূনতম

typ

ম্যাক্স

ইউনিট

নোট

আউটপুট ভোল্টেজ সেট পয়েন্ট

24,00

নামমাত্র ইনপুট; কোন লোড; 25 ℃

আউটপুট ভোল্টেজ বিন্যাস

23,76

24,24

ভিডিসি

আউটপুট বর্তমান বিন্যাস

0.1

1.25

একটি

লাইন রেগুলেশন

± 1

%

উচ্চ লাইন নিম্ন লাইন; সম্পূর্ণ লোড

লোড নিয়ন্ত্রণ

± 1

%

সম্পূর্ণ লোড করার কোন লোড; নামমাত্র ইনপুট

বর্তমান সীমা

0.1

1.25

একটি

আউটপুট ভোল্টেজ নামমাত্র 95%

লহরী (আরএমএস)

50

mV

নামমাত্র ইনপুট; সম্পূর্ণ লোড; 20 MHz ব্যান্ডউইডথ;

নয়েজ (পিক টু পিক)

150

mV

সর্বোচ্চ আউটপুট ক্যাপ.

1500

μF

নামমাত্র ইনপুট; সম্পূর্ণ লোড

আউটপুট ভোল্টেজ ছাঁটা

± 10

%

নামমাত্র ইনপুট; সম্পূর্ণ লোড; 25 ° সি

ডায়নামিক প্রতিক্রিয়া বৈশিষ্ট্য

স্থিতিমাপ

ন্যূনতম

typ

ম্যাক্স

ইউনিট

নোট

আউটপুট বর্তমান পরিবর্তন

(ডিআই / DT = 0.1A / আমাদের)

720

mV

75% থেকে 50% Iout সর্বোচ্চ 50%

আউটপুট বর্তমান পরিবর্তন

(ডিআই / DT = 2.5A / আমাদের)

720

mV

75% থেকে 50% Iout সর্বোচ্চ 50%

সময় প্রতিষ্ঠাপন

300

400

আমাদের

1% Vout নমঃ মধ্যে থেকে.

পালা-টাইম

50

মাইক্রোসফট

সম্পূর্ণ লোড; Vout 90% নমঃ =.

শাট ডাউন পতনের সময়

20

মাইক্রোসফট

সম্পূর্ণ লোড; Vout 10% নমঃ =.

আউটপুট ভোল্টেজ অতিরিক্ত বাড়াবাড়ি করে ফেলা

5

%

ক্রিয়ামূলক বৈশিষ্ট্য

স্থিতিমাপ

ন্যূনতম

typ

ম্যাক্স

ইউনিট

নোট

স্যুইচিং ফ্রিকোয়েন্সি

180

230

KHz

রেগুলেশন পর্যায় এবং বিচ্ছিন্নতা মঞ্চ

ট্রিম (Pin6)

দেখুন অংশ 3.2 ভোল্টেজ ছাঁটা (Pin6)

আউটপুট ভোল্টেজ ছাঁটা

10

%

আপ ছাঁটা, এর ছাঁটা পিন (-) Vout.

10

%

পাশে (+) Vout ছাঁটা পিন ছাঁটা ডাউন.

(চালু / বন্ধ) সক্রিয় কন্ট্রোল (PIN2)

অংশ 3.2 দেখুন

উত্স বর্তমান সক্রিয়

10

mA বিদ্যুত

সক্রিয় করুন (উপর - কন্ট্রোল অফ) ইতিবাচক যুক্তিবিজ্ঞান

1.0

15

ভিডিসি

অন ​​কন্ট্রোল, যুক্তিবিদ্যা উচ্চ বা ভাসমান

-0.5

0.3

ভিডিসি

অফ কন্ট্রোল, যুক্তিবিদ্যা কম

শর্ট - সার্কিট সুরক্ষা

10

প্রকার: হিক্কার মোড, অটো রিকভারি, শর্ট-সার্কিট প্রতিরোধ

বিচ্ছিন্নতা বৈশিষ্ট্য

স্থিতিমাপ

ন্যূনতম

typ

ম্যাক্স

ইউনিট

নোট

বিচ্ছিন্নতা ভোল্টেজ

1,500

ভিডিসি

আউটপুট ইনপুট

1500

ভিডিসি

বেসে ইনপুট

500

ভিডিসি

বেসে আউটপুট

বিচ্ছিন্নতা প্রতিরোধ

100

500VDC এ এটি পরীক্ষা বায়ুমণ্ডলীয় চাপ এবং আরএইচ 90% যখন

পরিবেশগত বৈশিষ্ট্য

স্থিতিমাপ

ন্যূনতম

typ

ম্যাক্স

ইউনিট

নোট

অপারেটিং তাপমাত্রা

-40

+100

এক্সটেন্ডেড, বেস পিসিবি তাপমাত্রা

সংগ্রহস্থল তাপমাত্রা

-55

+125

আকাশ

শৈত্য

20

90

% আরএইচ

আপেক্ষিক আর্দ্রতা, অ - ঘনীভূত

মেকানিক্যাল রূপরেখা

নোট:

1. সমস্ত পিনের 0,040 "(1.02mm) দিয়া হয়

2. সহনশীলতাই: মধ্যে ± 0.02 x.xx (xx ± 0.5 মিমি).

± মধ্যে 0,010 x.xxx. (X.xx ± 0.25)

পিন প্রশিক্ষণে

পিন নং

নাম

ক্রিয়া

1

সক্ষম করা

টিটিএল ইনপুট উপর এবং বন্ধ কনভার্টার ঘুরিয়ে ভিন উল্লেখিত, -, অভ্যন্তরীণ খিঁচ আপ ().

2

ভিন (-)

নেতিবাচক ইনপুট ভোল্টেজ

3

ভিন (+ +)

ইতিবাচক ইনপুট ভোল্টেজ

4

Vout (+ +)

ইতিবাচক আউটপুট ভোল্টেজ

5

Vout (-)

নেতিবাচক আউটপুট ভোল্টেজ

6

ছাঁটা

আউটপুট ভোল্টেজ ট্রিম. ছাঁটা পিন নামমাত্র আউটপুট ভোল্টেজ জন্য খুলে রাখুন.
