Place of Origin: | China |
পরিচিতিমুলক নাম: | Enargy |
Model Number: | XD50-24S5-POCW |
Minimum Order Quantity: | 1pcs |
---|---|
মূল্য: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
লক্ষণীয় করা: | শিল্প ডিসি ডিসি কনভার্টার বিচ্ছিন্ন পাওয়ার সাপ্লাই,isolated power supply |
---|

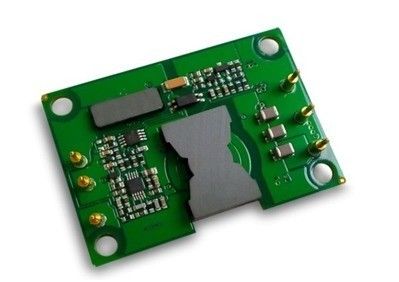

ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই 50W আউটপুট 5V / 10A XD50-24S5-POCW
মুখ্য সুবিধা
আউটপুট শক্তি: 50W
ওয়াইড ইনপুট পরিসীমা: 20-60VDC
উচ্চ রূপান্তর দক্ষতা: আপ 88%
লাইন প্রবিধান 1% ± থেকে
লোড প্রবিধান 1% ± থেকে
ফিক্সড অপারেটিং ফ্রিকোয়েন্সি
বিচ্ছিন্নতা ভোল্টেজ: 1500V
সক্রিয় করুন (চালু / বন্ধ) কন্ট্রোল
আউটপুট ওভার লোড সুরক্ষা
-voltage সুরক্ষা আউটপুট
হিক্কার মোড শর্ট সার্কিট সুরক্ষা
ইনপুট অধীনে ভোল্টেজের লক-আউট
আউটপুট ভোল্টেজ ট্রিম: -8 ~ + + 10% Vout
পন্যের স্বল্প বিবরনী
এই ডিসি ডিসি রূপান্তরকারী মডিউল উন্নত ক্ষমতা প্রক্রিয়াকরণ, নিয়ন্ত্রণ এবং প্যাকেজিং প্রযুক্তি ব্যবহার কর্মক্ষমতা, নমনীয়তা, নির্ভরযোগ্যতা এবং একটি পরিপক্ক ক্ষমতা উপাদানের কার্যকারিতা খরচ. হাই ফ্রিকোয়েন্সি সুইচিং কম শব্দ এবং উচ্চ দক্ষতা উচ্চ শক্তি ঘনত্ব উপলব্ধ.
ইলেকট্রিক বৈশিষ্ট্য
বৈদ্যুতিক বৈশিষ্ট্য, ইনপুট ভোল্টেজ আউটপুট লোড এবং বায়ুমণ্ডলের তাপমাত্রা পূর্ণ অপারেটিং পরিসীমা উপর প্রয়োগ অন্যথায় উল্লিখিত.
পরম সর্বোচ্চ রেটিং
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
ইনপুট ভোল্টেজ | 65 | ভিডিসি | ক্রমাগত, অ অপারেটিং | ||
60 | ভিডিসি | ক্রমাগত, অপারেটিং | |||
65 | ভিডিসি | অপারেটিং অস্থায়ী সুরক্ষা, <100 মিঃসে | |||
বিচ্ছিন্নতা ভোল্টেজ | 2000 | ভিডিসি | আউটপুট ইনপুট | ||
অপারেটিং তাপমাত্রা | -40 | 100 | ℃ | পিসিবি তাপমাত্রা | |
সংগ্রহস্থল তাপমাত্রা | -55 | 115 | ℃ | পরিবেষ্টিত তাপমাত্রা, | |
ভোল্টেজ -Vin সক্ষম | -2 | 15 | ভিডিসি |
ইনপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
ইনপুট ভোল্টেজ পরিসীমা | 20 | 24 | 60 | ভিডিসি | একটানা |
অনূর্ধ্ব ভোল্টেজ বহিষ্কার | 19.0 | 19.5 | 19.9 | ভিডিসি | ঘুরুন - থ্রেশহোল্ড উপর |
18.0 | 18.5 | 19.0 | ভিডিসি | ঘুরুন - চৌকাঠ | |
সর্বোচ্চ ইনপুট বর্তমান | 3.5 | একটি | সম্পূর্ণ লোড, ন্যূনতম. ইনপুট | ||
দক্ষতা | 88 | % | |||
অপচয় | 2 | 6 | ওয়াট | চাপ নাই | |
সুপারিশ এক্সটার্নাল ইনপুট ক্যাপ্যাসিট্যান্স | 100 | UF | বৈশিষ্টসূচক ESR 0.1-0.2W |
আউটপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
আউটপুট ভোল্টেজ সেট পয়েন্ট | 4.95 | 5.00 | 5,05 | ভিডিসি | নামমাত্র ইনপুট; চাপ নাই |
আউটপুট ভোল্টেজ বিন্যাস | 4,90 | 5.00 | 5.10 | ভিডিসি | |
আউটপুট বর্তমান বিন্যাস | 0 | 10 | একটি | তাপ derating সাপেক্ষে | |
লাইন রেগুলেশন | ± 0.2 | ± 1 | % | উচ্চ লাইন নিম্ন লাইন; সম্পূর্ণ লোড | |
লোড নিয়ন্ত্রণ | ± 0.2 | ± 1 | % | সম্পূর্ণ লোড করার কোন লোড; নামমাত্র ইনপুট | |
তাপমাত্রা নিয়ন্ত্রণ | ± 0.02 | % / ° সি | অপারেটিং তাপমাত্রা পরিসীমা উপর | ||
বর্তমান সীমা | 12.5 | একটি | আউটপুট ভোল্টেজ নামমাত্র 90% | ||
শর্ট সার্কিট বর্তমান | 10 | 20 | একটি | আউটপুট ভোল্টেজ <250 mV | |
লহরী (আরএমএস) | 15 | mV | 20 MHz ব্যান্ডউইডথ. | ||
নয়েজ (পিক টু পিক) | 75 | mV | |||
সর্বোচ্চ আউটপুট ক্যাপ. | 4000 | μF |
ডায়নামিক প্রতিক্রিয়া বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
আউটপুট বর্তমান পরিবর্তন (ডিআই / DT = 0.1A / আমাদের) | 250 | mV | 75% থেকে 50% Iout সর্বোচ্চ 50% | ||
আউটপুট বর্তমান পরিবর্তন (ডিআই / DT = 2.5A / আমাদের) | 250 | mV | 75% থেকে 50% Iout সর্বোচ্চ 50% | ||
সময় প্রতিষ্ঠাপন | 300 | আমাদের | 1% Vout নমঃ মধ্যে থেকে. | ||
চালু অন বিলম্ব সময় | 5 | মাইক্রোসফট | সম্পূর্ণ লোড; ভিন toVout 90% নমঃ =. | ||
আউটপুট ভোল্টেজ অতিরিক্ত বাড়াবাড়ি করে ফেলা | 5 | % |
ক্রিয়ামূলক বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
স্যুইচিং ফ্রিকোয়েন্সি | 180 | 200 | 230 | KHz | |
আউটপুট ভোল্টেজ ছাঁটা | 10 | % | আপ ছাঁটা, | ||
8 | % | নিচে ছাঁটা | |||
উত্স বর্তমান সক্রিয় | 1 | mA বিদ্যুত | |||
সক্রিয় করুন (উপর - কন্ট্রোল অফ) ইতিবাচক যুক্তিবিজ্ঞান | 1 | 15 | ভিডিসি | অন কন্ট্রোল, যুক্তিবিদ্যা উচ্চ বা ভাসমান | |
-0.5 | 0.3 | ভিডিসি | অফ কন্ট্রোল, যুক্তিবিদ্যা কম | ||
শর্ট - সার্কিট সুরক্ষা | 65 | mΩ | প্রকার: হিক্কার মোড, অটো রিকভারি, শর্ট-সার্কিট প্রতিরোধ | ||
আউটপুট ওভার লোড সুরক্ষা | 110 | % | |||
-voltage সুরক্ষা আউটপুট | 110 | 130 | % | চাপ নাই |
বিচ্ছিন্নতা বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
বিচ্ছিন্নতা ভোল্টেজ | 1,500 | ভিডিসি | আউটপুট ইনপুট | ||
বিচ্ছিন্নতা প্রতিরোধ | 100 | MΩ | 500VDC এ এটি পরীক্ষা বায়ুমণ্ডলীয় চাপ এবং আরএইচ 90% যখন | ||
বিচ্ছিন্নতা ক্যাপ্যাসিট্যান্স | 1000 | PF |
সাধারন গুনাবলি
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
ওজন | 25 | ছ | |||
MTBF | 1 | MHrs | টিআর-NWT-000332; 80% লোড 300LFM, 40 ℃ তোমাকে ধন্যবাদ |
পরিবেশগত বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
অপারেটিং তাপমাত্রা | -40 | 100 | ℃ | এক্সটেন্ডেড, বেস পিসিবি তাপমাত্রা | |
সংগ্রহস্থল তাপমাত্রা | -55 | 115 | ℃ | আকাশ | |
শৈত্য | 20 | 95 | % আরএইচ | আপেক্ষিক আর্দ্রতা, অ - ঘনীভূত |
স্ট্যান্ডার্ড সম্মতি
স্থিতিমাপ | নোট |
মিল-এসটিডি-704 | |
মিল-এসটিডি-1399 | |
মিল-এসটিডি-810 | |
উল / cUL60950 | |
EN60950 | |
GB4943 | |
আইইসি 61000-4-2 |
বৈশিষ্টসূচক ওয়েভ এবং বক্ররেখা
Figure1 ফলপ্রসু বনাম আউটপুট বর্তমান, তোমাকে ধন্যবাদ = 25 ℃
Figure2 বিদ্যুৎ অপচয় বনাম আউটপুট বর্তমান, তোমাকে ধন্যবাদ = 25 ℃
Figure3 আউটপুট শক্তি derating বক্ররেখা, রেট ইনপুট, বায়ু pin3 করতে pin1 থেকে কনভার্টার জুড়ে প্রবাহিত
Figure4 আউটপুট লহরী & গোলমাল
Figure5 তাপীয় ইমেজ, রেট ভিন, pin3 করতে pin1 থেকে কনভার্টার জুড়ে বায়ু প্রবাহ, 200LFM, 25 ℃, সম্পূর্ণ লোড
Figure6 তাপীয় ইমেজ, রেট ভিন, আউটপুট ইনপুট থেকে কনভার্টার জুড়ে বায়ু প্রবাহ, 200LFM, 25 ℃, সম্পূর্ণ লোড
Figure7 আউটপুট ভোল্টেজ প্রারম্ভে, সম্পূর্ণ লোড, 10ms / p, CH1: Vout (2V / p), CH2: চালু / বন্ধ ইনপুট (200mV / p)
Figure8 আউটপুট ভোল্টেজ হরতাল, সম্পূর্ণ লোড, 10ms / p, CH1: Vout (2V / p), CH2: চালু / বন্ধ ইনপুট (200mV / p)
25% লোড ধাপের জন্য Figure9 ডায়নামিক প্রতিক্রিয়া (50% ~ 75% ~ 50%) এবং 0.1A / আমাদের হত্যা করেছিলে হার
25% লোড ধাপের জন্য Figure10 ডায়নামিক প্রতিক্রিয়া (50% ~ 75% ~ 50%) এবং 2.5A / আমাদের হত্যা করেছিলে হার
মেকানিক্যাল রূপরেখা
নোট:
1. সমস্ত পিনের 0,040 "(1.02mm) দিয়া হয়. সঙ্গে 0.065 "(1.65mm) দিয়া. কাঁধের অচলাবস্থা.
2. সহনশীলতাই: মধ্যে ± 0.02 x.xx (xx ± 0.5 মিমি).
± মধ্যে 0,010 x.xxx. (X.xx ± 0.25)
পিন প্রশিক্ষণে
পিন নং | নাম | ক্রিয়া |
1 | সক্ষম করা | টিটিএল ইনপুট উপর এবং বন্ধ কনভার্টার ঘুরিয়ে ভিন উল্লেখিত, -, অভ্যন্তরীণ খিঁচ আপ (). |
2 | ভিন (-) | নেতিবাচক ইনপুট ভোল্টেজ |
3 | ভিন (+ +) | ইতিবাচক ইনপুট ভোল্টেজ |
4 | Vout (+ +) | ইতিবাচক আউটপুট ভোল্টেজ |
5 | Vout (-) | নেতিবাচক আউটপুট ভোল্টেজ |
6 | ছাঁটা | আউটপুট ভোল্টেজ ট্রিম. ছাঁটা পিন নামমাত্র আউটপুট ভোল্টেজ জন্য খুলে রাখুন. |
