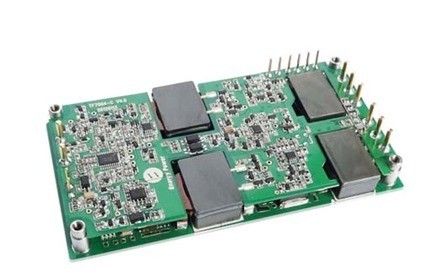

উচ্চ ক্ষমতা 700W শিল্প ডিসি-ডিসি কনভার্টার 30V / 24a RoHS অনুবর্তী TF700-48S30-এনওসি

ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই 700W আউটপুট 30V / 24a TF700-48S30-এনওসি

মুখ্য সুবিধা

আউটপুট শক্তি: 700W

ওয়াইড ইনপুট পরিসীমা: 36-72VDC

উচ্চ রূপান্তর দক্ষতা: আপ 92%

লাইন প্রবিধান 1% ± থেকে

লোড প্রবিধান 1% ± থেকে

ফিক্সড অপারেটিং ফ্রিকোয়েন্সি

বিচ্ছিন্নতা ভোল্টেজ: 1,500V

সক্রিয় করুন (চালু / বন্ধ) কন্ট্রোল

আউটপুট ওভার লোড সুরক্ষা

আউটপুট অতি- ভোল্টেজ সুরক্ষা

হিক্কার মোড শর্ট সার্কিট সুরক্ষা

ওভার তাপমাত্রা সুরক্ষা

ইনপুট অধীনে ভোল্টেজের লক-আউট

UL94V-0 শিখা- প্রতিবন্ধী রেটিং

RoHS অনুবর্তী

পন্যের স্বল্প বিবরনী

এই ডিসি ডিসি রূপান্তরকারী মডিউল উন্নত ক্ষমতা প্রক্রিয়াকরণ, নিয়ন্ত্রণ এবং প্যাকেজিং প্রযুক্তি ব্যবহার কর্মক্ষমতা, নমনীয়তা, নির্ভরযোগ্যতা এবং একটি পরিপক্ক ক্ষমতা উপাদানের কার্যকারিতা খরচ. হাই ফ্রিকোয়েন্সি সুইচিং কম শব্দ এবং উচ্চ দক্ষতা উচ্চ শক্তি ঘনত্ব উপলব্ধ.

ইলেকট্রিক বৈশিষ্ট্য

বৈদ্যুতিক বৈশিষ্ট্য, ইনপুট ভোল্টেজ আউটপুট লোড এবং বেস প্লেট তাপমাত্রা পূর্ণ অপারেটিং পরিসীমা উপর প্রয়োগ অন্যথায় উল্লিখিত. সকল তাপমাত্রা বেস প্লেট কেন্দ্রে অপারেটিং তাপমাত্রা পড়ুন.

ইনপুট বৈশিষ্ট্য

আউটপুট বৈশিষ্ট্য

ডায়নামিক প্রতিক্রিয়া বৈশিষ্ট্য

ক্রিয়ামূলক বৈশিষ্ট্য

বিচ্ছিন্নতা বৈশিষ্ট্য

সাধারন গুনাবলি

পরিবেশগত বৈশিষ্ট্য

ফাংশন বিশেষ উল্লেখ

(চালু / বন্ধ) কন্ট্রোল (পিন 3 এবং Pin4) সক্রিয় করুন:

সক্রিয় পিন পাওয়ার মডিউল জাগ্রত করা এবং বৈদ্যুতিন বন্ধ করতে সক্ষম হবেন. সক্রিয় করুন (চালু / বন্ধ) ফাংশন ব্যাটারি শক্তি সংরক্ষণে, pulsed ক্ষমতা অ্যাপ্লিকেশনের জন্য বা ক্ষমতা আপ sequencing জন্য সহায়ক.

সক্রিয় পিন -Vin থেকে উল্লেখ করা হয়. এটা অভ্যন্তরীণভাবে গুটান হয়, যাতে কোন বহিরাগত ভোল্টেজ উৎস প্রয়োজন বোধ করা হয়. একটি ওপেন সংগ্রাহক (অথবা খোলা ড্রেন) সুইচ সক্রিয় পিন নিয়ন্ত্রণের জন্য সুপারিশ করা হয়.

সক্রিয় পিন ব্যবহার করা হলে, নিশ্চিত করুন যে রেফারেন্স সত্যিই -Vin পিন হয়, ইএমআই ফিল্টারিং এগিয়ে বা দূরবর্তী ইউনিট থেকে না করা. দৃষ্টিশক্তি নিয়ন্ত্রণ সংকেত সংযোজন এবং মডিউল সরাসরি opto সংযোজক লোকেটিং এই সমস্যার কোনো এড়াতে হবে. সক্রিয় পিন ব্যবহার না করা হলে, এটি ভাসমান (ধনাত্মক যুক্তিবিজ্ঞান) বাম বা -Vin পিন (নেতিবাচক যুক্তিবিজ্ঞান) সংযুক্ত করা যেতে পারে. চিত্র একটি অন / অফ পিন ড্রাইভিং জন্য পাঁচটি সম্ভব সার্কিট বিবরণ. চিত্র বি অভ্যন্তরীণ চালু / বন্ধ সার্কিটের একটি বিস্তারিত বর্ণন.

চিত্র উত্তর: চালু / বন্ধ পিন ড্রাইভিং জন্য বিভিন্ন সার্কিট.

চিত্র বি: অভ্যন্তরীণ / অফ পিন সার্কিটের

রিমোট সেনসিং (পিনের 7 এবং 8):

রিমোট সেন্সিং রূপান্তরকারী আউটপুট ভোল্টেজ লোড সময়ে সরাসরি অনুভূতি দেয় এবং এইভাবে স্বয়ংক্রিয়ভাবে লোড কন্ডাকটর বিতরণ ও যোগাযোগ লোকসান (চিত্র C) compensates. প্রতিটি আউটপুট টার্মিনালে এক অর্থে নেতৃত্ব, মনোনীত + + জ্ঞান এবং -Sense হয়. এই বিশালাকার খুব কম বর্তমান বহন লোড বিশালাকার সঙ্গে তুলনা করেন. অভ্যন্তরীণভাবে একটি রোধ ইন্দ্রিয় টার্মিনাল এবং পাওয়ার আউটপুট টার্মিনাল মধ্যে সংযুক্ত করা হয়. দূরবর্তী অর্থে ব্যবহার না করা হলে, জ্ঞান চাহিদা তাদের নিজ নিজ আউটপুট বিশালাকার (চিত্র: D) করতে shorted করা বাড়ে.

কেয়ার যখন আউটপুট সংযোগ তৈরীর গ্রহণ করা হয়েছে. আউটপুট টার্মিনাল অর্থে লাইন সামনে সংযোগ বিচ্ছিন্ন উচিত ছিল, তাহলে সম্পূর্ণ লোড বর্তমান অর্থে লাইন নিচে প্রবাহিত এবং অভ্যন্তরীণ সেন্সিং প্রতিরোধকের ক্ষতি হবে. সবসময় কোন আউটপুট সংযোগ করার আগে কনভার্টার নিচে ক্ষমতা নিশ্চিত করা. লাইন ড্রপ জন্য সর্বোচ্চ ক্ষতিপূরণ ভোল্টেজ 0.5V আপ

চিত্র C: রিমোট সেন্স সংযোগ

চিত্র: D: রিমোট সেন্স সংযোগ

সুরক্ষা বৈশিষ্ট্য

· ইনপুট অনূর্ধ্ব ভোল্টেজ তালাবন্দী: কনভার্টার বন্ধ করতে যখন ইনপুট ভোল্টেজ খুব কম হয়, সাহায্য একটি ইনপুট সিস্টেমের অস্থায়িত্ব সমস্যা এড়ানোর জন্য ডিজাইন করা হয়, বহিষ্কার সার্কিটের ডিসি hysteresis সঙ্গে একটি comparator হয়. যখন ইনপুট ভোল্টেজ বাড়ছে, এটা আগে কনভার্টার চালু হবে টিপিক্যাল চালু অন ভোল্টেজ থ্রেশহোল্ড মান (স্পেসিফিকেশন পৃষ্ঠায় তালিকাভুক্ত করা) অতিক্রম করতে হবে. একবার কনভার্টার হয়, ইনপুট ভোল্টেজ টিপিক্যাল বন্দরে বন্ধ ভোল্টেজ থ্রেশহোল্ড মান নিচে পড়া আবশ্যক সামনে কনভার্টার বন্ধ হয়ে যাবে.

· আউটপুট বর্তমান সীমা: যেমন আউটপুট ভোল্টেজ ড্রপ সর্বাধিক বর্তমান সীমা ধ্রুবক. তবে, একবার আউটপুট জুড়ে ছোট ইম্পিডেন্সের যথেষ্ট ছোট নির্দিষ্ট আউটপুট ডিসি কারেন্ট-সীমা শাটডাউন ভোল্টেজ নিচের আউটপুট ভোল্টেজ ড্রপ করা হয়, হিক্কার মোড অনির্দিষ্ট শর্ট সার্কিট সুরক্ষা দশায় কনভার্টার পর্যন্ত শর্ট সার্কিট শর্ত মুছে ফেলা হবে. এই রূপান্তরকারী বা লোড বোর্ড এর অত্যধিক গরম বাধা দেয়.

· ওভার তাপমাত্রা চলাচলের স্তব্ধতা: কনভার্টার একটি তাপমাত্রা সেন্সর মডিউল গড় তাপমাত্রা অজ্ঞান. তাপ হরতাল সার্কিট কনভার্টার বন্ধ করতে যখন অনুভব অবস্থানে তাপমাত্রা ওভার তাপমাত্রা চলাচলের স্তব্ধতা মান ছুঁয়েছে জন্য ডিজাইন করা হয়. এটা কনভার্টার আবার চালু করতে যখন অনুভব অবস্থান তাপমাত্রা ওভার তাপমাত্রা চলাচলের স্তব্ধতা পুনরারম্ভ Hysteresis মান পরিমাণ দ্বারা পড়ে অনুমতি দেবে.

পরীক্ষা পদ্ধতি

আউটপুট লহরী & নয়েজ টেস্ট:

আউটপুট লহরী মৌলিক ফ্রিকোয়েন্সি লহরী এবং উচ্চ ফ্রিকোয়েন্সির স্যুইচিং গোলমাল স্পাইক স্থিরীকৃত হয়. মৌলিক সুইচিং ফ্রিকোয়েন্সি লহরী (অথবা মৌলিক লহরী) 1MHz পরিসীমা 100KHz হয়; উচ্চ ফ্রিকোয়েন্সির সুইচিং গোলমাল গজাল (অথবা সুইচিং গোলমাল) 50MHz পরিসীমা 10 মেগাহার্জ হয়. সুইচিং শব্দ সাধারণত 20 MHz ব্যান্ডউইডথ দিয়ে উল্লিখিত থাকলে গোলমাল স্পাইক জন্য সব গুরুত্বপূর্ণ সুরবিজ্ঞান অন্তর্ভুক্ত করা.

নিচে দেখানো আউটপুট লহরী এবং গোলমালের পরিমাপ করার সবচেয়ে সহজ পদ্ধিতি হল উপায়, একটি ফুটিয়ে তোলা যায় প্রোবের ডগা মাটিতে রিং ক্ষমতা রূপান্তরকারী আউটপুট পিন বিরুদ্ধে সরাসরি চাপা ব্যবহার করা হয়. এই আউটপুট টার্মিনাল জুড়ে সম্ভাব্য স্বল্পতম সম্পর্ক স্থাপন করে. ফুটিয়ে তোলা যায় প্রোবের স্থল ক্লিপ লহরী এবং গোলমালের পরিমাপ কখনও ব্যবহার করা উচিত. স্থল ক্লিপ শুধুমাত্র একটি এন্টেনা এবং পিক বিচ্ছুরিত উচ্চ ফ্রিকোয়েন্সির শক্তি হিসেবে কাজ করবে না, কিন্তু এটা পরিমাপ সাধারণ মোড গোলমাল পাশাপাশি পরিচয় করিয়ে দিতে হবে.

লহরী & গোলমাল পরিমাপ জন্য মান পরীক্ষা সেটআপ চিত্র ই মধ্যে তদন্ত সকেট (Tektronix, পিএন 131.0258-00) গোলমাল সুযোগ প্রোবের দীর্ঘ স্থল ক্লিপ সঙ্গে যুক্ত পিক নিষ্কাশন পরিমাপ জন্য ব্যবহার করা হয় প্রদর্শন করা হয়.

চিত্র ই: লহরী & নয়েজ স্ট্যান্ডার্ড টেস্টিং পদ্ধতি.

মেকানিক্যাল রূপরেখা

পিন প্রশিক্ষণে
