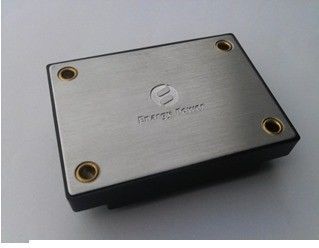

বিচ্ছিন্ন ডিসি ডিসি কনভার্টার মডিউল / ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই 40W 12Volt / 3.33A XX40-24S12-Pec

পণ্যের বিবরণ:

Place of Origin:	China
পরিচিতিমুলক নাম:	Enargy
Model Number:	XX40-24S12-PEC

প্রদান:

Minimum Order Quantity:	1pcs
মূল্য:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	15000Pcs/week

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

লক্ষণীয় করা:

শিল্প শক্তি সরবরাহ

শিল্প ডিসি ডিসি কনভার্টার

ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই 40W আউটপুট 12V / 3.33A XX40-24S12-Pec

মুখ্য সুবিধা

আউটপুট শক্তি: 40W

ওয়াইড ইনপুট পরিসীমা: 18-36VDC

উচ্চ রূপান্তর দক্ষতা: আপ 90%

লাইন প্রবিধান 1% ± থেকে

লোড প্রবিধান 1% ± থেকে

ফিক্সড অপারেটিং ফ্রিকোয়েন্সি

বিচ্ছিন্নতা ভোল্টেজ: 1,500V

সক্রিয় করুন (চালু / বন্ধ) কন্ট্রোল

ইনপুট অধীনে ভোল্টেজের লক-আউট

আউটপুট ভোল্টেজ ট্রিম: ± 8% Vout

পন্যের স্বল্প বিবরনী

এই ডিসি ডিসি রূপান্তরকারী মডিউল উন্নত ক্ষমতা প্রক্রিয়াকরণ, নিয়ন্ত্রণ এবং প্যাকেজিং প্রযুক্তি ব্যবহার কর্মক্ষমতা, নমনীয়তা, নির্ভরযোগ্যতা এবং একটি পরিপক্ক ক্ষমতা উপাদানের কার্যকারিতা খরচ. হাই ফ্রিকোয়েন্সি সুইচিং কম শব্দ এবং উচ্চ দক্ষতা উচ্চ শক্তি ঘনত্ব উপলব্ধ.

ইলেকট্রিক বৈশিষ্ট্য

বৈদ্যুতিক বৈশিষ্ট্য, ইনপুট ভোল্টেজ আউটপুট লোড এবং বেস প্লেট তাপমাত্রা পূর্ণ অপারেটিং পরিসীমা উপর প্রয়োগ অন্যথায় উল্লিখিত. সকল তাপমাত্রা বেস প্লেট কেন্দ্রে অপারেটিং তাপমাত্রা পড়ুন.

পরম সর্বোচ্চ রেটিং

স্থিতিমাপ	ন্যূনতম	typ	ম্যাক্স	ইউনিট	নোট
ইনপুট ভোল্টেজ			50	ভিডিসি	ক্রমাগত, অ অপারেটিং
			40	ভিডিসি	ক্রমাগত, অপারেটিং
			50	ভিডিসি	অপারেটিং অস্থায়ী সুরক্ষা, <100 মিঃসে
বিচ্ছিন্নতা ভোল্টেজ			2000	ভিডিসি	আউটপুট ইনপুট
অপারেটিং তাপমাত্রা	-40		100	℃	Baseplate তাপমাত্রা
সংগ্রহস্থল তাপমাত্রা	-55		115	℃

ইনপুট বৈশিষ্ট্য

স্থিতিমাপ	ন্যূনতম	typ	ম্যাক্স	ইউনিট	নোট
ইনপুট ভোল্টেজ পরিসীমা	18	24	36	ভিডিসি
অনূর্ধ্ব ভোল্টেজ বহিষ্কার			17.9	ভিডিসি	ঘুরুন - থ্রেশহোল্ড উপর, অর্ধেক লোড
অনূর্ধ্ব ভোল্টেজ বহিষ্কার	15.0			ভিডিসি	ঘুরুন - অফ থ্রেশহোল্ড, অর্ধেক লোড
সর্বোচ্চ ইনপুট বর্তমান			3.0	একটি	সম্পূর্ণ লোড, ন্যূনতম. ইনপুট
দক্ষতা		90		%	নামমাত্র ইনপুট; সম্পূর্ণ লোড
সুপারিশ এক্সটার্নাল ইনপুট ক্যাপ্যাসিট্যান্স		100		UF	বৈশিষ্টসূচক ESR 0.1-0.2Ω

আউটপুট বৈশিষ্ট্য

স্থিতিমাপ	ন্যূনতম	typ	ম্যাক্স	ইউনিট	নোট
আউটপুট ভোল্টেজ সেট পয়েন্ট	11,88	12.00	12,12	ভিডিসি	নামমাত্র ইনপুট; অর্ধেক পূর্ণ
আউটপুট ভোল্টেজ বিন্যাস	11,76	12.00	12.24	ভিডিসি
আউটপুট বর্তমান বিন্যাস	0		3.33	একটি
লাইন রেগুলেশন			± 1	%	উচ্চ লাইন নিম্ন লাইন; সম্পূর্ণ লোড
লোড নিয়ন্ত্রণ			± 1	%	সম্পূর্ণ লোড করার কোন লোড; নামমাত্র ইনপুট
তাপমাত্রা নিয়ন্ত্রণ			± 0.02	% / ° সি	অপারেটিং তাপমাত্রা পরিসীমা উপর
বর্তমান সীমা	3.5		6.5	একটি	আউটপুট ভোল্টেজ নামমাত্র 90%
নয়েজ (পিক টু পিক)			120	mV
সর্বোচ্চ আউটপুট ক্যাপ.			3000	μF	সম্পূর্ণ লোড

ডায়নামিক প্রতিক্রিয়া বৈশিষ্ট্য

স্থিতিমাপ	ন্যূনতম	typ	ম্যাক্স	ইউনিট	নোট
আউটপুট বর্তমান পরিবর্তন (ডিআই / DT = 0.1A / আমাদের)			± 400	mV	75% থেকে 50% Iout সর্বোচ্চ 50%
আউটপুট বর্তমান পরিবর্তন (ডিআই / DT = 2.5A / আমাদের)			± 400	mV	75% থেকে 50% Iout সর্বোচ্চ 50%
সময় প্রতিষ্ঠাপন			300	আমাদের	1% Vout নমঃ মধ্যে থেকে.
আউটপুট ভোল্টেজ অতিরিক্ত বাড়াবাড়ি করে ফেলা			5	%

ক্রিয়ামূলক বৈশিষ্ট্য

স্থিতিমাপ	ন্যূনতম	typ	ম্যাক্স	ইউনিট	নোট
স্যুইচিং ফ্রিকোয়েন্সি	180	200	230	KHz
আউটপুট ভোল্টেজ ছাঁটা			10	%	পাশে (+) Vout ছাঁটা পিন আপ ছাঁটা.
আউটপুট ভোল্টেজ ছাঁটা			8	%	ছাঁটা নিচে, কম পিন ছাঁটা,
উত্স বর্তমান সক্রিয়			1	mA বিদ্যুত
সক্রিয় করুন (উপর - কন্ট্রোল অফ) ইতিবাচক যুক্তিবিজ্ঞান	1		15	ভিডিসি	অন কন্ট্রোল, যুক্তিবিদ্যা উচ্চ বা ভাসমান
সক্রিয় করুন (উপর - কন্ট্রোল অফ) ইতিবাচক যুক্তিবিজ্ঞান	-0.5		0.3	ভিডিসি	অফ কন্ট্রোল, যুক্তিবিদ্যা কম
শর্ট - সার্কিট সুরক্ষা			10	mΩ	প্রকার: হিক্কার মোড, অটো রিকভারি, শর্ট-সার্কিট প্রতিরোধ

বিচ্ছিন্নতা বৈশিষ্ট্য

স্থিতিমাপ	ন্যূনতম	typ	ম্যাক্স	ইউনিট	নোট
বিচ্ছিন্নতা ভোল্টেজ	1,500			ভিডিসি	আউটপুট, 1mA ইনপুট
	1500			ভিডিসি	baseplate, 1mA ইনপুট
	500			ভিডিসি	আউটপুট baseplate করতে, 1mA
বিচ্ছিন্নতা প্রতিরোধ	100			MΩ	500VDC এ এটি পরীক্ষা বায়ুমণ্ডলীয় চাপ এবং আরএইচ 90% যখন
বিচ্ছিন্নতা ক্যাপ্যাসিট্যান্স		1000		PF

পরিবেশগত বৈশিষ্ট্য

স্থিতিমাপ	ন্যূনতম	typ	ম্যাক্স	ইউনিট	নোট
অপারেটিং তাপমাত্রা	-40		+100	℃	সম্প্রসারিত, baseplate তাপমাত্রা
সংগ্রহস্থল তাপমাত্রা	-55		+115	℃	আকাশ
তাপমাত্রা সহগ			± 0.02	% / ℃
শৈত্য	20		96	% আরএইচ	আপেক্ষিক আর্দ্রতা, অ - ঘনীভূত
উচ্চতা			3000	মি

প্রস্তাবিত টিপিক্যাল আবেদন

চিত্র 1: বৈশিষ্টসূচক আবেদন সার্কিট (নেতিবাচক যুক্তি ইউনিট, স্থায়ীভাবে সক্ষম).

designator	মূল্য	ফটকা খেলা.
গ 1 ~, C5	1uF	SMD1210-100V-X7R
C6	100nF	SMD1210-100V-X7R
C8 ~ C11	100nF	SMD2220-1000V-X7R
L1, ও L2	2.4uH	ACM1211-701-2PL-TL01
সি 7	470uF	তড়িদ্ ক্যাপাসিটরের (100V)
C12	220uF	তড়িদ্ ক্যাপাসিটরের (63V)

মেকানিক্যাল রূপরেখা

নোট:

1. সমস্ত পিনের 0,040 "(1.02mm) দিয়া হয়.

2. সহনশীলতাই: মধ্যে ± 0.02 x.xx (xx ± 0.5 মিমি).

± মধ্যে 0,010 x.xxx. (X.xx ± 0.25)

পিন প্রশিক্ষণে

পিন নং	নাম	ক্রিয়া
1	সক্ষম করা	টিটিএল ইনপুট উপর এবং বন্ধ কনভার্টার ঘুরিয়ে ভিন উল্লেখিত, -, অভ্যন্তরীণ খিঁচ আপ ().
2	ভিন (-)	নেতিবাচক ইনপুট ভোল্টেজ
3	ভিন (+ +)	ইতিবাচক ইনপুট ভোল্টেজ
4	Vout (+ +)	ইতিবাচক আউটপুট ভোল্টেজ
5	com	নেতিবাচক আউটপুট ভোল্টেজ
6	ছাঁটা	আউটপুট ভোল্টেজ ট্রিম. ছাঁটা পিন নামমাত্র আউটপুট ভোল্টেজ জন্য খুলে রাখুন.
