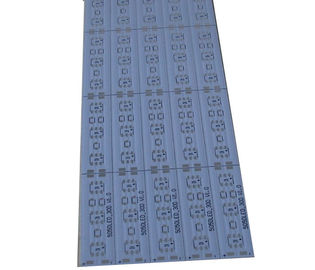

1 লেয়ার পাওয়ার সাপ্লাই জন্য অ্যালুমিনিয়াম PCB বোর্ড মেটাল কোর প্রিন্টেড সার্কিট
পণ্যের নাম: | অ্যালুমিনিয়াম PCB বোর্ড মেটাল কোর মুদ্রিত সার্কিট | উপাদান: | অ্যালুমিনিয়াম 5052 |
লেয়ার গণ্য: | 1 স্তরসমূহ | বোর্ড বেধ: | 1.5 মিমি |
কপার বেধ: | 1 অজ | সারফেস শেষ: | নিমজ্জন গোল্ড |
বোর্ড আকার: | 300mmx55mm | অ্যাপ্লিকেশন: | পাওয়ার সাপ্লাই ডিভাইস |
বর্ণনা:
অ্যালুমিনিয়াম PCB বোর্ড (এছাড়াও অ্যালুমিনিয়াম PCB, আল পিসিবি, অ্যালুমিনিয়াম বেস পিসিবি, অ্যালুমিনিয়াম ভিত্তিক পিসিবি, ধাতু কোর মুদ্রিত সার্কিট ...), একটি অনন্য অবরধাতু তামা পরিহিত ফলকিত এটা ভাল তাপ পরিবাহিতা, বৈদ্যুতিক অন্তরণ এবং যান্ত্রিক প্রক্রিয়াজাতকরণ বৈশিষ্ট্য সঙ্গে হয়. অ্যালুমিনিয়াম PCB বোর্ড মুদ্রিত সার্কিট সেরা পারফরম্যান্স এবং প্রসঙ্গ শীতল সমাধান হয়.
অ্যালুমিনিয়াম PCB বোর্ড সুবিধা:
অতিরিক্ত heatsinks ব্যবহার ছাড়া তাপ 1. অপচয়.
2. মেকানিক্যালি অনমনীয়, সমাবেশ এর তাকত বৃদ্ধি
3. সব উপাদান উপর তাপ চাপ প্রভাব হ্রাস, জীবন এবং স্থায়িত্ব বৃদ্ধি
4. উন্নত তাপ প্রবাহ উপাদানের বহুমুখিতা নেতৃস্থানীয় এবং ট্র্যাকিং পিসিবি মাত্রা সক্রিয় বিন্যাস হ্রাস করা.
5. উপাদান অপারেটিং তাপমাত্রা হ্রাস, নির্ভরযোগ্যতা উন্নতি.
6. স্তর অ্যালুমিনিয়াম খনন করা যেতে পারে / মেশিন এবং নাস্তানাবুদ পিসিবি মাউন্ট প্রতিপোষক
আবেদন:
অডিও এবং ভিডিও সরঞ্জাম: ইনপুট / আউটপুট পরিবর্ধক, সুষম ও এম্প্লিফায়ার্স, অডিও এম্প্লিফায়ার্স, preamplifier, শক্তি বিবর্ধক, কমিউনিকেশন ইলেকট্রনিক যন্ত্রপাতি: উচ্চ ফ্রিকোয়েন্সির পরিবর্ধক, ফিল্টার পরিবর্ধক, ট্রান্সমিটার সার্কিট, মোবাইল ডিভাইস, MP3 প্লেয়ার, ট্যাবলেট পিসি, পরিধানযোগ্য ইলেক্ট্রনিক্স, অটো নিরাপত্তা ও নিরাপত্তা, স্বয়ংচালিত সরঞ্জাম, যোগাযোগ ও নেটওয়ার্কিং, কম্পিউটার যন্ত্রানুষঙ্গ, কম্পিউটার সাব, কম্পিউটার, শিল্প বিদ্যুৎ সরবরাহ, এলইডি লাইট, অডিও সরঞ্জাম, ইলেক্ট্রনিক্স, ইলেক্ট্রনিক্স, ফটোগ্রাফি, টেলিভিশন, হার্ডওয়্যার &, DIY, বিল্ডিং, LED & শক্তি-সাশ্রয়ী আলোর, সৌর , বায়ু ও জলবিদ্যুৎ টেকনোলজিস, রান্নাঘর দ্রব্যসামগ্রী, অডিও সরঞ্জাম, অটোমোবাইল & মোটরসাইকেল, টিভি চাকার, ডায়াগনস্টিক সরঞ্জাম, গাড়ি ডিভিডি প্লেয়ার, অটো আলোর সিস্টেম, সাইকেল ন্যাভিগেশন & জিপিএস, কম্পিউটার, ল্যাপটপ, ইউএসবি ফ্ল্যাশ ড্রাইভ, CPU, কীবোর্ড, এলসিডি মনিটর, ডেস্কটপ রাউটার অফিস অটোমেশন সরঞ্জাম, মোটর ড্রাইভ, and so on.
স্পেসিফিকেশন:
সর্বোচ্চ বোর্ড সাইজ | 23 "x28" |
বোর্ড বেধ | 0.4-4.0mm |
সর্বনিম্ন কন্ডাকটর প্রস্থ | 0.10 মিমি |
সর্বনিম্ন কন্ডাকটর মহাশূন্য | 0.10 মিমি |
নূন্যতম হোল সাইজ | 0.20mm |
PTH ওয়াল বেধ | > 0.025mm |
PTH হোল ব্যাসার্ধ সহনশীলতা | ± 0.05 মিমি |
অ PTH হোল ব্যাসার্ধ সহনশীলতা | ± 0.05 মিমি |
হোল অবস্থান ব্যবধান | ± 0.076mm |
Soldemask লেয়ার Min.Bridge প্রস্থ | 5mil |
Soldemask চলচ্চিত্র Min.Thickness | 10mil |
অন্তরণ প্রতিরোধ | 10 12 Ω সাধারন |
পিল বন্ধ স্ট্রেংথ | 1.4N / মিমি |
Soldemask ঘর্ষণ | > 5H |
Soldexability টেস্ট | 260 ℃ 20 সেকেন্ড |
ই-পরীক্ষা ভোল্টেজ | 50-250V |
Permitivity | ε = 2.1 ~ 10.0 |
ভলিউম প্রতিরোধের | 10 14 Ω-মি এএসটিএম D257, IEC60093 |
এজাইল সার্কিট সম্পর্কে
চীন ভিত্তিক, এজাইল সার্কিট উচ্চ গুণমান এবং এগুলির নমুনা এবং কম ভলিউম দ্বারা কম খরচে সঙ্গে মুদ্রিত সার্কিট ম্যানুফ্যাকচারিং মধ্যে বিশেষ পারদর্শীতা হয়. আমাদের পণ্য পরিসীমা FR4 অনমনীয় মুদ্রিত সার্কিট, PCB অ্যালুমিনিয়াম, তামা মুদ্রিত সার্কিট এবং PCB সমাবেশ যা ব্যাপকভাবে যোগাযোগ, নেটওয়ার্ক, শিল্প নিয়ন্ত্রণ, কম্পিউটার অ্যাপ্লিকেশন, জাতীয় প্রতিরক্ষা, মহাকাশ ও চিকিৎসা ক্ষেত্রে ব্যবহার রয়েছে.
