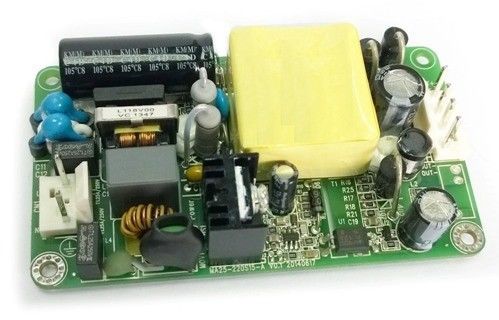

AC-DC converter / Medical Power Supply 25W Output 15V / 1.67A MA25-220S15-A

AC-DC converter / Medical Power Supply 25W Output 15V / 1.67A MA25-220S15-A

AC-DC converter / Medical Power Supply 25W Output 15V / 1.67A  MA25-220S15-A

পণ্যের বিবরণ:

Place of Origin: China
পরিচিতিমুলক নাম: Enargy
Model Number: MA25-220S15-A

প্রদান:

Minimum Order Quantity: 1pcs
মূল্য: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 15000Pcs/week
এখন যোগাযোগ
বিস্তারিত পণ্যের বর্ণনা

Medical Power Supply 25W Output 15V/1.67A  MA25-220S15-A





Key Features

AC input range:90~264Vac

Output:15V/1.67A

High efficiency:78%

Line regulation: ≤±1%

Load regulation: ≤±1%

Low ripple&noise:≤150mV

short circuit protection

Output over current protection

Over temperature protection

Natural cool

RoHS compliant

UL94V-0 flame-retarded rating



Product Overview

This AC-DC converter use advanced power processing, control and packaging technologies to provide the performance, flexibility, reliability and cost effectiveness of a mature power component. High frequency switching provides high power density with low noise and high efficiency.



Electric Characteristics

Input Characteristics

Parameter

Min

Typ

Max

Units

Notes

Rated input voltage

100

220

240

Vac



AC input voltage range

90



264

Vac



Rated AC input frequency



50/60



Hz



AC input frequency range

47



63

Hz



Max. input current





0.9

A

Min. input voltage, full load

Input inrush current





40

A

Max. input voltage,25℃, first start

Efficiency

78





%

Rated input voltage, rated load



Output Characteristics

Parameter

Min

Typ

Max

Units

Notes

Output voltage range

14.55

15.00

15.45

Vdc



Output current range

0



1.67

A



Line Regulation





±1

%



Load Regulation





±1

%



Temperature Regulation



±0.002



% / °C

Over operating temperature range

Ripple & noise





150

mV

Rated input, full load, 20 MHz bandwidth

Dynamic response

Deviation





±5

%

25% to 50% to 25% Iout max, 50% to 75% to 50% Iout max, 1A/us

Settling time





400

uS

To within 1% Vout nom.

Output voltage overshoot





±5

%



Output Capacitance



2200



μF





Protection Characteristics

Parameter

Min

Typ

Max

Units

Notes

Output over load protection

1.8



3.0

A

Hiccup Mode, Auto Recovery

Short – Circuit Protection





10

Over-temperature protection









Auto recovery



General Characteristics

Parameter

Min

Typ

Max

Units

Notes

MTBF

100





KHrs

Rated input, full load,25℃



Environmental Characteristics

Parameter

Min

Typ

Max

Units

Notes

Operating temperature

-10



+50



Storage temperature

-20



+85



Relative humidity

20



90

%



Storage humidity

10



95

%



Altitude





3000

m





Safety Characteristics

Parameter

Min

Typ

Max

Units

Notes

Isolation voltage

Input to output

4000





Vac

5mA/1min, No arcing and breakdown

Input to ground

1500





Vac

Output to ground

500





Vdc

5mA/1min, No arcing and breakdown

Isolation resistance

Input to output

30





500Vdc/1min, normal atmospheric pressure, 90% humidity

Leakage current

Input to ground





0.5

mA

240Vac,normal condition





1

mA

240Vac,single fault



EMC Characteristics

Item

Standards

Conditions

Notes

CE

EN55022

Class B

Pass system test

RE

EN55022

Class B

Pass system test

Harmonic

EN61000-3-2

C type lamps requirements

Criterion B

Voltage fluctuations and flicker

EN61000-3-3

Class A equipments requirements

Criterion B

Surge

EN61000-4-5

Differential mode ±2KV,common mode±4KV

Criterion B

DIP

EN61000-4-11

EN55024

Voltage dip to 0%Ut,10ms

Criterion B, test at phase 0, 90, 180 and 270

Voltage dip to 40%Ut, 20ms

Voltage dip to 70%Ut,50ms

ESD

Air discharge

EN61000-4-2

±8KV

Criterion B

Contact discharge

EN61000-4-2

±4KV

Criterion B

Notes:

Criterion A: Normal performance during and after test.

Criterion B: Low-voltage protection or reset is not allowed. Temporary output voltage fluctuation ceases after disturbances ceases, and from which the EUT recovers its normal performance automatically. During the system test, output voltage fluctuation or reset is not allowed too.

Criterion C: Temporary loss of output is allowed, but the hardware can’t be damaged. The EUT recovers its normal performance automatically or operator intervention.

Criterion R: Loss of output which is not recoverable is allowed. The primary protective component (fuse) can be damaged. The EUT recovers its normal performance after replace the damaged component.



Environmental Qualification

Parameter

Notes

Vibration

10-55Hz sweep, 1 min./sweep, 120 sweeps for 3 axis

Mechanical Shock

100g min, 2 drops in x and y axis, 1 drop in z axis

Cold(in operation)

IEC60068-2-1  Ad

Damp heat

IEC60068-2-67  Cy

Temperature Cycling

-40°C to 100°C, ramp 15°C/min., 500 cycles

Power/Thermal Cycling

Vin = min to max, full load, 100 cycles

Design Marginality

Tmin-10°C to Tmax+10°C, 5°C steps, Vin = min to max, 0-105% load

Life Test

95% rated Vin and load, units at derating point, 1000 hours

Solder ability

IEC60068-2-20



Standards compliance

Standards

Notes

UL60601-1



CSA22.2 NO.601-1-M90



IEC60601-1



IEC60601-1-2



IEC60950





Mechanical Outline

Length×width×heigth:88.4×50.3×23(mm), 3.5×2×0.9(in),

AC-DC converter / Medical Power Supply 25W Output 15V / 1.67A  MA25-220S15-A



Connector designations

Item

Notes

Line

Pin1of CN1

Neutral

Pin1of CN1

OUTPUT “+”

Pin1,2of CN2

OUTPUT “-”

Pin3,4of CN2
