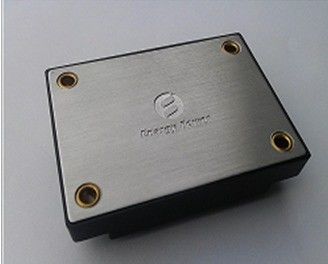

উচ্চ দক্ষতা শিল্প ক্ষমতা রূপান্তরকারী 30W আউটপুট 12V / 2.5A XD30-24S12-PECW

উচ্চ দক্ষতা শিল্প ক্ষমতা রূপান্তরকারী 30W আউটপুট 12V / 2.5A XD30-24S12-PECW

  • উচ্চ দক্ষতা শিল্প ক্ষমতা রূপান্তরকারী 30W আউটপুট 12V / 2.5A XD30-24S12-PECW
উচ্চ দক্ষতা শিল্প ক্ষমতা রূপান্তরকারী 30W আউটপুট 12V / 2.5A XD30-24S12-PECW
পণ্যের বিবরণ:
Place of Origin: China
পরিচিতিমুলক নাম: Enargy
Model Number: XD30-24S12-PECW
প্রদান:
Minimum Order Quantity: 1pcs
মূল্য: Negotiation
Delivery Time: 1-8 Weeks
Payment Terms: Negotiation
Supply Ability: 15000Pcs/week
যোগাযোগ
বিস্তারিত পণ্যের বর্ণনা
লক্ষণীয় করা:

শিল্প ডিসি ডিসি কনভার্টার বিচ্ছিন্ন পাওয়ার সাপ্লাই

,

isolated power supply

ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই 30W আউটপুট 12V / 2.5A XD30-24S12-PECW

মুখ্য সুবিধা

আউটপুট শক্তি: 30W

ওয়াইড ইনপুট পরিসীমা: 9-36VDC

উচ্চ দক্ষতা: আপ 88%

লাইন প্রবিধান 1% ± থেকে

লোড প্রবিধান 1% ± থেকে

ফিক্সড অপারেটিং ফ্রিকোয়েন্সি

বিচ্ছিন্নতা ভোল্টেজ: 1,500V

সক্রিয় করুন (চালু / বন্ধ) কন্ট্রোল

আউটপুট ওভার লোড সুরক্ষা

আউটপুট অতি- ভোল্টেজ সুরক্ষা

হিক্কার মোড শর্ট সার্কিট সুরক্ষা

ইনপুট অধীনে ভোল্টেজের লক-আউট

আউটপুট ভোল্টেজ ট্রিম: -8 ~ + + 10% Vout

পন্যের স্বল্প বিবরনী

এই ডিসি ডিসি রূপান্তরকারী মডিউল উন্নত ক্ষমতা প্রক্রিয়াকরণ, নিয়ন্ত্রণ এবং প্যাকেজিং প্রযুক্তি ব্যবহার কর্মক্ষমতা, নমনীয়তা, নির্ভরযোগ্যতা এবং একটি পরিপক্ক ক্ষমতা উপাদানের কার্যকারিতা খরচ. হাই ফ্রিকোয়েন্সি সুইচিং কম শব্দ এবং উচ্চ দক্ষতা উচ্চ শক্তি ঘনত্ব উপলব্ধ.

ইলেকট্রিক বৈশিষ্ট্য

পরম সর্বোচ্চ রেটিং

স্থিতিমাপ

ন্যূনতম

typ

ম্যাক্স

ইউনিট

নোট

ইনপুট ভোল্টেজ

40

ভিডিসি

ক্রমাগত, অ অপারেটিং

38

ভিডিসি

ক্রমাগত, অপারেটিং

40

ভিডিসি

অপারেটিং অস্থায়ী সুরক্ষা, <100 মিঃসে

বিচ্ছিন্নতা ভোল্টেজ

2000

ভিডিসি

আউটপুট ইনপুট

অপারেটিং তাপমাত্রা

-40

100

বেস প্লেট তাপমাত্রা,

সংগ্রহস্থল তাপমাত্রা

-55

115

আকাশ

ইনপুট বৈশিষ্ট্য

স্থিতিমাপ

ন্যূনতম

typ

ম্যাক্স

ইউনিট

নোট

ইনপুট ভোল্টেজ পরিসীমা

9

24

36

ভিডিসি

ভোল্টেজ পরিসীমা শুরু

10

24

36

ভিডিসি

অনূর্ধ্ব ভোল্টেজ বহিষ্কার

8.5

8.9

ভিডিসি

ঘুরুন - থ্রেশহোল্ড উপর, অর্ধেক লোড

7.5

আট

ভিডিসি

ঘুরুন - অফ থ্রেশহোল্ড, অর্ধেক লোড

সর্বোচ্চ ইনপুট বর্তমান

4.2

একটি

সম্পূর্ণ লোড, ন্যূনতম. ইনপুট

দক্ষতা

88

%

সুপারিশ এক্সটার্নাল ইনপুট ক্যাপ্যাসিট্যান্স

100

UF

বৈশিষ্টসূচক ESR 0.1-0.2Ω

আউটপুট বৈশিষ্ট্য

স্থিতিমাপ

ন্যূনতম

typ

ম্যাক্স

ইউনিট

নোট

আউটপুট ভোল্টেজ সেট পয়েন্ট

11,88

12.00

12,12

ভিডিসি

নামমাত্র ইনপুট; অর্ধেক পূর্ণ

আউটপুট ভোল্টেজ বিন্যাস

11,76

12.00

12.24

ভিডিসি

আউটপুট বর্তমান বিন্যাস

0

2.5

একটি

লাইন রেগুলেশন

± 0.02

± 1

%

উচ্চ লাইন নিম্ন লাইন; সম্পূর্ণ লোড

লোড নিয়ন্ত্রণ

± 0.02

± 1

%

সম্পূর্ণ লোড করার কোন লোড; নামমাত্র ইনপুট

বর্তমান সীমা

2.7

একটি

আউটপুট ভোল্টেজ নামমাত্র 90%

শর্ট সার্কিট বর্তমান

6

একটি

লহরী (আরএমএস)

15

mV

20 MHz ব্যান্ডউইডথ. পূর্ণ রেট বর্তমান সময়ে 10uF তড়িদ্ ক্যাপাসিটরের এবং 0.1uF সিরামিক ক্যাপাসিটর সঙ্গে আউটপুট.

নয়েজ (পিক টু পিক)

100

mV

সর্বোচ্চ আউটপুট ক্যাপ.

1800

μF

ডায়নামিক প্রতিক্রিয়া বৈশিষ্ট্য

স্থিতিমাপ

ন্যূনতম

typ

ম্যাক্স

ইউনিট

নোট

আউটপুট বর্তমান পরিবর্তন

(ডিআই / DT = 0.1A / আমাদের)

360

mV

75% থেকে 50% Iout সর্বোচ্চ 50%

আউটপুট বর্তমান পরিবর্তন

(ডিআই / DT = 2.5A / আমাদের)

360

mV

75% থেকে 50% Iout সর্বোচ্চ 50%

সময় প্রতিষ্ঠাপন

300

আমাদের

1% Vout নমঃ মধ্যে থেকে.

পালা-টাইম

50

মাইক্রোসফট

ভিন থেকে = Vout 10% 90% নমঃ =.

আউটপুট ভোল্টেজ অতিরিক্ত বাড়াবাড়ি করে ফেলা

5

%

ক্রিয়ামূলক বৈশিষ্ট্য

স্থিতিমাপ

ন্যূনতম

typ

ম্যাক্স

ইউনিট

নোট

স্যুইচিং ফ্রিকোয়েন্সি

180

200

230

KHz

রেগুলেশন পর্যায় এবং বিচ্ছিন্নতা মঞ্চ

আউটপুট ভোল্টেজ ছাঁটা

10

%

ছাঁটুন আপ

8

%

নিচে ছাঁটা

উত্স বর্তমান সক্রিয়

1

mA বিদ্যুত

সক্রিয় করুন (উপর - কন্ট্রোল অফ) ইতিবাচক যুক্তিবিজ্ঞান

1

15

ভিডিসি

অন ​​কন্ট্রোল, যুক্তিবিদ্যা উচ্চ বা ভাসমান

-0.5

0.3

ভিডিসি

অফ কন্ট্রোল, যুক্তিবিদ্যা কম

অতিরিক্ত ধারন রোধ

110

%

বর্তমান-মোড, পালস বর্তমান সীমা বিক্রেতার দ্বারা পালস (% যায় লোড)

শর্ট - সার্কিট সুরক্ষা

65

প্রকার: হিক্কার মোড, অটো রিকভারি, শর্ট-সার্কিট প্রতিরোধ

আউটপুট অতি- ভোল্টেজ সুরক্ষা

110

150

%

অর্ধেক পূর্ণ

বিচ্ছিন্নতা বৈশিষ্ট্য

স্থিতিমাপ

ন্যূনতম

typ

ম্যাক্স

ইউনিট

নোট

বিচ্ছিন্নতা ভোল্টেজ

1,500

ভিডিসি

আউটপুট, 1min / 1mA ইনপুট

1500

ভিডিসি

বেস প্লেট ইনপুট. 1min / 1mA

500

ভিডিসি

বেস প্লেট আউটপুট. 1min / 1mA

বিচ্ছিন্নতা প্রতিরোধ

100

500VDC এ এটি পরীক্ষা বায়ুমণ্ডলীয় চাপ এবং আরএইচ 90% যখন

বিচ্ছিন্নতা ক্যাপ্যাসিট্যান্স

1000

PF

পরিবেশগত বৈশিষ্ট্য

স্থিতিমাপ

ন্যূনতম

typ

ম্যাক্স

ইউনিট

নোট

অপারেটিং তাপমাত্রা

-40

+100

বেস প্লেট তাপমাত্রা

সংগ্রহস্থল তাপমাত্রা

-55

+115

আকাশ

তাপমাত্রা সহগ

± 0.02

% / ℃

শৈত্য

20

95

% আরএইচ

আপেক্ষিক আর্দ্রতা, অ - ঘনীভূত

স্ট্যান্ডার্ড সম্মতি

স্থিতিমাপ

নোট

উল / cUL60950

EN60950

GB4943

সুই শিখা টেস্ট (আইইসি 695-2-2)

আইইসি 61000-4-2

মেকানিক্যাল রূপরেখা

নোট:

1. সমস্ত পিনের 0,040 "(1.02mm) দিয়া হয় ..

3. সহনশীলতাই: মধ্যে ± 0.02 x.xx (xx ± 0.5 মিমি).

± মধ্যে 0,010 x.xxx. (X.xx ± 0.25)

পিন প্রশিক্ষণে

পিন নং

নাম

ক্রিয়া

1

সক্ষম করা

টিটিএল ইনপুট উপর এবং বন্ধ কনভার্টার ঘুরিয়ে ভিন উল্লেখিত, -, অভ্যন্তরীণ খিঁচ আপ ().

2

ভিন (-)

নেতিবাচক ইনপুট ভোল্টেজ

3

ভিন (+ +)

ইতিবাচক ইনপুট ভোল্টেজ

4

Vout (+ +)

ইতিবাচক আউটপুট ভোল্টেজ

5

com

নেতিবাচক আউটপুট ভোল্টেজ

6

ছাঁটা

আউটপুট ভোল্টেজ ট্রিম. ছাঁটা পিন নামমাত্র আউটপুট ভোল্টেজ জন্য খুলে রাখুন.
