Gaoxin ইন্ডাস্ট্রিয়াল পার্ক, Guangming নতুন জোন, সেন্জ়েং শহর, গুয়াংডং প্রদেশের, চীন | Angelwang66@126.com |
Place of Origin: | China |
পরিচিতিমুলক নাম: | Enargy |
Model Number: | TF700-48S28-NOC |
Minimum Order Quantity: | 1pcs |
---|---|
মূল্য: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
লক্ষণীয় করা: | শিল্প শক্তি সরবরাহ,শিল্প ডিসি ডিসি কনভার্টার |
---|

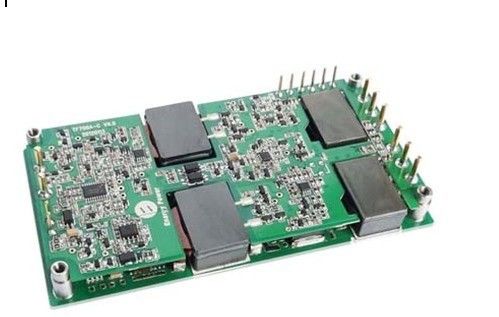

ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই 700W আউটপুট 28V / 25A TF700-48S28-এনওসি
মুখ্য সুবিধা
আউটপুট শক্তি: 700W
ওয়াইড ইনপুট পরিসীমা: 36-72VDC
উচ্চ রূপান্তর দক্ষতা: আপ 93% থেকে
লাইন প্রবিধান 1% ± থেকে
লোড প্রবিধান 1% ± থেকে
ফিক্সড অপারেটিং ফ্রিকোয়েন্সি
বিচ্ছিন্নতা ভোল্টেজ: 1,500V
সক্রিয় করুন (চালু / বন্ধ) কন্ট্রোল
আউটপুট ওভার লোড সুরক্ষা
আউটপুট অতি- ভোল্টেজ সুরক্ষা
হিক্কার মোড শর্ট সার্কিট সুরক্ষা
ওভার তাপমাত্রা সুরক্ষা
ইনপুট অধীনে ভোল্টেজের লক-আউট
UL94V-0 শিখা- প্রতিবন্ধী রেটিং
পন্যের স্বল্প বিবরনী
এই ডিসি ডিসি রূপান্তরকারী মডিউল উন্নত ক্ষমতা প্রক্রিয়াকরণ, নিয়ন্ত্রণ এবং প্যাকেজিং প্রযুক্তি ব্যবহার কর্মক্ষমতা, নমনীয়তা, নির্ভরযোগ্যতা এবং একটি পরিপক্ক ক্ষমতা উপাদানের কার্যকারিতা খরচ. হাই ফ্রিকোয়েন্সি সুইচিং কম শব্দ এবং উচ্চ দক্ষতা উচ্চ শক্তি ঘনত্ব উপলব্ধ.
ইলেকট্রিক বৈশিষ্ট্য
· বৈদ্যুতিক বৈশিষ্ট্য, ইনপুট ভোল্টেজ আউটপুট লোড এবং বেস প্লেট তাপমাত্রা পূর্ণ অপারেটিং পরিসীমা উপর প্রয়োগ অন্যথায় উল্লিখিত. সকল তাপমাত্রা বেস প্লেট কেন্দ্রে অপারেটিং তাপমাত্রা পড়ুন.
ইনপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
ইনপুট ভোল্টেজ বিন্যাস | 36 | 48 | 72 | ভিডিসি | একটানা |
সর্বোচ্চ ইনপুট বর্তমান | 24 | একটি | সম্পূর্ণ লোড, ন্যূনতম. ইনপুট | ||
স্ট্যান্ডবাই ইনপুট বর্তমান | 0.2 | একটি | চাপ নাই | ||
দক্ষতা | 92 | % | |||
সুপারিশ এক্সটার্নাল ইনপুট ক্যাপ্যাসিট্যান্স | 470 | UF | ESR 0.1-0.2R |
আউটপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
আউটপুট ভোল্টেজ বিন্যাস | 27,72 | 28,00 | 28,28 | ভিডিসি | |
আউটপুট বর্তমান বিন্যাস | 0 | 25 | একটি | ||
লাইন রেগুলেশন | ± 1 | % | ভিন = 36 ~ 72V, IO = 0 ~ 23A | ||
লোড নিয়ন্ত্রণ | ± 1 | % | ভিন = 36 ~ 72V, IO = 0 ~ 23A | ||
সার্বিক আউটপুট ভোল্টেজ | ± 1 | % | ভিন = 36 ~ 72V, IO = 0 ~ 23A | ||
নয়েজ (পিক টু পিক) | 120 | 250 | mV | 20 MHz ব্যান্ডউইডথ. পূর্ণ রেট বর্তমান সময়ে 10uF তড়িদ্ ক্যাপাসিটরের এবং 0.1uF সিরামিক ক্যাপাসিটর সঙ্গে আউটপুট. | |
সর্বোচ্চ আউটপুট ক্যাপ. | 1000 | 3300 | 6000 | μF | 2000uF সুপারিশ যখন Ta≤ -5 ℃ |
আউটপুট ভোল্টেজ ছাঁটা | 22 | 32 | ভিডিসি | নামমাত্র ইনপুট; সম্পূর্ণ লোড; 25 ° সি |
ডায়নামিক প্রতিক্রিয়া বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
আউটপুট বর্তমান পরিবর্তন (ডিআই / DT = 0.1A / আমাদের) | 850 | mV | দ্বি / dt = 0.1A / আমাদের, IO = 25% -50% -25% Ioutmax বা 50% 75% 50% Iout সর্বোচ্চ | ||
সময় প্রতিষ্ঠাপন | 400 | আমাদের | 1% Vout নমঃ মধ্যে থেকে. | ||
আউটপুট ভোল্টেজ অতিরিক্ত বাড়াবাড়ি করে ফেলা | 5 | % |
ক্রিয়ামূলক বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
স্যুইচিং ফ্রিকোয়েন্সি | 240 | 255 | 270 | KHz | |
আউটপুট ভোল্টেজ ছাঁটা | 32 | ভিডিসি | পাশে (+) Vout ছাঁটা পিন আপ ছাঁটা. | ||
22 | ভিডিসি | ছাঁটা নিচে, এর ছাঁটা পিন (-) Vout. | |||
উত্স বর্তমান সক্রিয় | 5 | mA বিদ্যুত | |||
সক্রিয় করুন (উপর - কন্ট্রোল অফ) ইতিবাচক যুক্তিবিজ্ঞান | 3.5 | 15 | ভিডিসি | অন কন্ট্রোল, যুক্তিবিদ্যা উচ্চ বা ভাসমান | |
-0.3 | 1.5 | ভিডিসি | অফ কন্ট্রোল, যুক্তিবিদ্যা কম | ||
অক্সিলিয়ারি পাওয়ার সাপ্লাই | 8 | 15 | ভিডিসি | ক্রমাগত উৎস current≤25mA | |
ওয়ার্কিং অবস্থা সনাক্তকরণ (IOG) | কম impedance যখন মডিউল ঠিক, উচ্চ impedance যখন মডিউল ব্যর্থ হয় | ||||
অনূর্ধ্ব ভোল্টেজ বহিষ্কার | 32.0 | 35.9 | ভিডিসি | ঘুরুন - থ্রেশহোল্ড উপর | |
31,0 | 35,0 | ভিডিসি | ঘুরুন - চৌকাঠ | ||
অতিরিক্ত ধারন রোধ | 110 | 125 | 150 | % | বর্তমান-মোড, পালস বর্তমান সীমা বিক্রেতার দ্বারা পালস (% যায় লোড) |
আউটপুট ওভার ভোল্টেজ সুরক্ষা | 33 | 36 | ভিডিসি | হিক্কার মোড, অটো রিকভারি | |
ওভার তাপমাত্রা সুরক্ষা | 100 | 105 | 110 | ℃ | অটো-রিকভারি, Basepalte তাপমাত্রা |
10 | ℃ | hysteresis |
বিচ্ছিন্নতা বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
বিচ্ছিন্নতা ভোল্টেজ | 1500 | ভিডিসি | আউটপুট ইনপুট, ফুটা current≤1mA | ||
1000 | ভিডিসি | বেস প্লেট ইনপুট, ফুটা current≤1mA | |||
500 | ভিডিসি | বেস প্লেট আউটপুট, ফুটা current≤1mA | |||
বিচ্ছিন্নতা প্রতিরোধ | 10 | MΩ | 500VDC এ এটি পরীক্ষা বায়ুমণ্ডলীয় চাপ এবং আরএইচ 90% যখন | ||
বিচ্ছিন্নতা ক্যাপ্যাসিট্যান্স | 1000 | PF |
সাধারন গুনাবলি
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
ওজন | 200 | ছ | |||
MTBF | 250,000 | ঘন্টা |
পরিবেশগত বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
অপারেটিং তাপমাত্রা | -40 | 85 | ℃ | সম্প্রসারিত, বেস palte তাপমাত্রা | |
সংগ্রহস্থল তাপমাত্রা | -55 | 115 | ℃ | আকাশ | |
শৈত্য | 20 | 90 | % আরএইচ |
মেকানিক্যাল রূপরেখা
পিন প্রশিক্ষণে
পিন নং | নাম | ক্রিয়া |
1 | ভিন (-) | নেতিবাচক ইনপুট ভোল্টেজ |
2 | ভিন (+ +) | ইতিবাচক ইনপুট ভোল্টেজ |
3 | চালু / OFF- | নেতিবাচক নিয়ন্ত্রণ সক্রিয় |
4 | চালু / বন্ধ + + | ইতিবাচক নিয়ন্ত্রণ সক্রিয় |
5 | Vout + + | ইতিবাচক আউটপুট ভোল্টেজ |
6 | Vout- | নেতিবাচক আউটপুট ভোল্টেজ |
7 | S- | নেতিবাচক দূরবর্তী অনুভূতি. অর্থে (-) Vout সাথে সংযোগ করতে হবে (-) |
8 | S + | ইতিবাচক দূরবর্তী অনুভূতি. অর্থে (+ +) Vout সাথে সংযোগ করতে হবে (+ +) |
9 | TRIM | আউটপুট ভোল্টেজ ট্রিম. ছাঁটা পিন নামমাত্র আউটপুট ভোল্টেজ জন্য খুলে রাখুন. |
10 | পিসি | বর্তমান শেয়ারিং |
11 | IOG | ওয়ার্কিং অবস্থা সনাক্তকরণ |
12 | AUX | অক্সিলিয়ারি পাওয়ার সাপ্লাই |
