Place of Origin: | China |
পরিচিতিমুলক নাম: | Enargy |
Model Number: | XX60-24S24-PEC |
Minimum Order Quantity: | 1pcs |
---|---|
মূল্য: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
লক্ষণীয় করা: | শিল্প শক্তি সরবরাহ বিচ্ছিন্ন পাওয়ার সাপ্লাই,isolated power supply |
---|

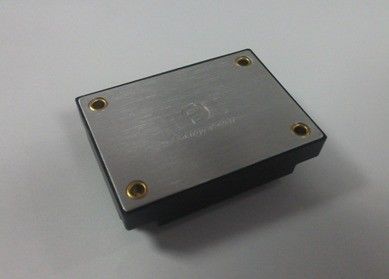

ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই 60W আউটপুট 24V / 2.5A XX60-24S24-Pec
মুখ্য সুবিধা
আউটপুট শক্তি: 60W
ইনপুট পরিসীমা: 18-36VDC
উচ্চ রূপান্তর দক্ষতা: আপ 92%
লাইন প্রবিধান 1% ± থেকে
লোড প্রবিধান 1% ± থেকে
ফিক্সড অপারেটিং ফ্রিকোয়েন্সি
বিচ্ছিন্নতা ভোল্টেজ: 1500V
সক্রিয় করুন (চালু / বন্ধ) কন্ট্রোল
আউটপুট ওভার লোড সুরক্ষা
হিক্কার মোড শর্ট সার্কিট সুরক্ষা
ইনপুট অধীনে ভোল্টেজের লক-আউট
আউটপুট ভোল্টেজ ট্রিম: -8 ~ + + 10% Vout
পন্যের স্বল্প বিবরনী
এই ডিসি ডিসি রূপান্তরকারী মডিউল উন্নত ক্ষমতা প্রক্রিয়াকরণ, নিয়ন্ত্রণ এবং প্যাকেজিং প্রযুক্তি ব্যবহার কর্মক্ষমতা, নমনীয়তা, নির্ভরযোগ্যতা এবং একটি পরিপক্ক ক্ষমতা উপাদানের কার্যকারিতা খরচ. হাই ফ্রিকোয়েন্সি সুইচিং কম শব্দ এবং উচ্চ দক্ষতা উচ্চ শক্তি ঘনত্ব উপলব্ধ.
ইলেকট্রিক বৈশিষ্ট্য
বৈদ্যুতিক বৈশিষ্ট্য, ইনপুট ভোল্টেজ আউটপুট লোড এবং বেস প্লেট তাপমাত্রা পূর্ণ অপারেটিং পরিসীমা উপর প্রয়োগ অন্যথায় উল্লিখিত. সকল তাপমাত্রা বেস প্লেট কেন্দ্রে অপারেটিং তাপমাত্রা পড়ুন.
পরম সর্বোচ্চ রেটিং
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
ইনপুট ভোল্টেজ | 40 | ভিডিসি | ক্রমাগত, অ অপারেটিং | ||
38 | ভিডিসি | ক্রমাগত, অপারেটিং | |||
40 | ভিডিসি | অপারেটিং অস্থায়ী সুরক্ষা, <100 মিঃসে | |||
বিচ্ছিন্নতা ভোল্টেজ | 2000 | ভিডিসি | আউটপুট ইনপুট | ||
অপারেটিং তাপমাত্রা | -40 | 100 | ℃ | ||
সংগ্রহস্থল তাপমাত্রা | -65 | 125 | ℃ | ||
ভোল্টেজ -Vin সক্ষম | -0.5 | 15 | ভিডিসি |
ইনপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
ইনপুট ভোল্টেজ পরিসীমা | 18 | 24 | 36 | ভিডিসি | একটানা |
অনূর্ধ্ব ভোল্টেজ বহিষ্কার | 17.5 | 17.9 | ভিডিসি | ঘুরুন - থ্রেশহোল্ড উপর | |
15.0 | 16.5 | ভিডিসি | ঘুরুন - চৌকাঠ | ||
সর্বোচ্চ ইনপুট বর্তমান | 4.1 | একটি | সম্পূর্ণ লোড, ন্যূনতম. ইনপুট | ||
দক্ষতা | 90 | % | তিরস্কার করা যায় ইনপুট ভোল্টেজ, গ্ম | ||
সুপারিশ এক্সটার্নাল ইনপুট ক্যাপ্যাসিট্যান্স | 100 | UF | বৈশিষ্টসূচক ESR 0.1-0.2W |
আউটপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
আউটপুট ভোল্টেজ সেট পয়েন্ট | 23,76 | 24,24 | ভিডিসি | নামমাত্র ইনপুট; হাফ লোড; 25 ℃ | |
আউটপুট ভোল্টেজ বিন্যাস | 23,52 | 24,48 | ভিডিসি | ||
আউটপুট বর্তমান বিন্যাস | 0 | 2.5 | একটি | তাপ derating সাপেক্ষে | |
লাইন রেগুলেশন | ± 0.02 | ± 1 | % | উচ্চ লাইন নিম্ন লাইন; সম্পূর্ণ লোড | |
লোড নিয়ন্ত্রণ | ± 0.02 | ± 1 | % | সম্পূর্ণ লোড করার কোন লোড; নামমাত্র ইনপুট | |
বর্তমান সীমা | 2.75 | 4.50 | একটি | আউটপুট ভোল্টেজ নামমাত্র 90% | |
লহরী (আরএমএস) | 30 | mV | নামমাত্র ইনপুট; সম্পূর্ণ লোড; 20 MHz ব্যান্ডউইডথ | ||
নয়েজ (পিক টু পিক) | 240 | mV | |||
সর্বোচ্চ আউটপুট ক্যাপ. | 1800 | μF | নামমাত্র ইনপুট; সম্পূর্ণ লোড | ||
আউটপুট ভোল্টেজ ছাঁটা | ± 8 | % | নামমাত্র ইনপুট; সম্পূর্ণ লোড; 25 ° সি |
ডায়নামিক প্রতিক্রিয়া বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
আউটপুট বর্তমান পরিবর্তন (ডিআই / DT = 0.1A / আমাদের) | 480 | mV | 75% থেকে 50% Iout সর্বোচ্চ 50% | ||
আউটপুট বর্তমান পরিবর্তন (ডিআই / DT = 2.5A / আমাদের) | 480 | mV | 75% থেকে 50% Iout সর্বোচ্চ 50% | ||
সময় প্রতিষ্ঠাপন | 300 | আমাদের | 1% Vout নমঃ মধ্যে থেকে. | ||
আউটপুট ভোল্টেজ অতিরিক্ত বাড়াবাড়ি করে ফেলা | 5 | % |
ক্রিয়ামূলক বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
স্যুইচিং ফ্রিকোয়েন্সি | 180 | 200 | 230 | KHz | রেগুলেশন পর্যায় এবং বিচ্ছিন্নতা মঞ্চ |
ট্রিম (Pin6) | দেখুন অংশ 6.2 ভোল্টেজ ছাঁটা (Pin6) | ||||
আউটপুট ভোল্টেজ ছাঁটা | 8 | % | আপ ছাঁটা, এর ছাঁটা পিন (-) Vout. | ||
8 | % | পাশে (+) Vout ছাঁটা পিন ছাঁটা ডাউন. | |||
(চালু / বন্ধ) সক্রিয় কন্ট্রোল (Pin1) | অংশ 6.1 দেখুন | ||||
ভোল্টেজ সক্রিয় উত্স বর্তমান সক্রিয় | 15 | ভিডিসি | ভাসমান পিন সক্রিয় | ||
1 | mA বিদ্যুত | ||||
সক্রিয় করুন (উপর - কন্ট্রোল অফ) ইতিবাচক যুক্তিবিজ্ঞান | 1.0 | 15 | ভিডিসি | অন কন্ট্রোল, যুক্তিবিদ্যা উচ্চ বা ভাসমান | |
-0.5 | 0.3 | ভিডিসি | অফ কন্ট্রোল, যুক্তিবিদ্যা কম | ||
শর্ট - সার্কিট সুরক্ষা | 10 | mΩ | প্রকার: হিক্কার মোড, অটো রিকভারি, শর্ট-সার্কিট প্রতিরোধ |
বিচ্ছিন্নতা বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
বিচ্ছিন্নতা ভোল্টেজ | 1500 | ভিডিসি | আউটপুট ইনপুট | ||
1500 | ভিডিসি | বেসে ইনপুট | |||
500 | ভিডিসি | বেসে আউটপুট | |||
বিচ্ছিন্নতা প্রতিরোধ | 100 | MΩ | 500VDC এ এটি পরীক্ষা বায়ুমণ্ডলীয় চাপ এবং আরএইচ 90% যখন | ||
বিচ্ছিন্নতা ক্যাপ্যাসিট্যান্স | 1000 | PF |
সাধারন গুনাবলি
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
ওজন | 2.4 (68) | অজ (ছ) | encapsulated | ||
MTBF (হিসাব) | 250 | KHrs | টিআর-NWT-000332; 80% লোড 300LFM, 40 ℃ তোমাকে ধন্যবাদ |
পরিবেশগত বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
অপারেটিং তাপমাত্রা | -40 | +100 | ℃ | এক্সটেন্ডেড, বেস পিসিবি তাপমাত্রা | |
সংগ্রহস্থল তাপমাত্রা | -55 | +115 | ℃ | আকাশ | |
তাপমাত্রা সহগ | ± 0.02 | % / ℃ | |||
শৈত্য | 20 | 95 | % আরএইচ | আপেক্ষিক আর্দ্রতা, অ - ঘনীভূত |
স্ট্যান্ডার্ড সম্মতি
স্থিতিমাপ | নোট |
উল / cUL60950 | |
EN60950 | |
GB4943 | |
সুই শিখা টেস্ট (আইইসি 695-2-2) | সমগ্র সমাবেশ উপর পরীক্ষা; বোর্ড ও প্লাস্টিক উপাদান UL94V-0 অনুবর্তী |
আইইসি 61000-4-2 |
যোগ্যতা স্পেসিফিকেশন
স্থিতিমাপ | নোট |
কম্পন | 10-55Hz মিষ্টির, 1 min./sweep, 3 অক্ষ জন্য 120 sweeps |
মেকানিক্যাল শক | 100g মিনিট, x এবং y অক্ষ মধ্যে 2 ঝরিয়া, z অক্ষ মধ্যে 1 ড্রপ |
কোল্ড (অপারেশন) | IEC60068-2-1 এ্যাড |
স্যাঁতসেঁতে তাপ | IEC60068-2-67 Cy |
তাপমাত্রা সাইক্লিং | -40 ° 100 ° C থেকে সি, 15 ° সি / মিনিট., 500 চক্র ঢালু |
পাওয়ার / তাপীয় সাইক্লিং | ভিন = মিনিট সর্বোচ্চ, সম্পূর্ণ লোড, 100 চক্র |
ডিজাইন Marginality | Tmin -10 ° সেঃ Tmax + 10 ° সি, 5 ° ধাপ, ভিন = মিনিট সবের্াচ্চ করতে, 0-105% লোড |
লাইফ টেস্ট | 95% derating বিন্দু, 1000 ঘন্টা সময়ে ভিন এবং চাহিদার, ইউনিট রেট |
solderability | IEC60068-2-20 |
বৈশিষ্টসূচক অ্যাপ্লিকেশন এবং ডিজাইন কনসিডারেশন
বৈশিষ্টসূচক অ্যাপ্লিকেশন বর্তনী
চিত্র 1: বৈশিষ্টসূচক আবেদন সার্কিট (নেতিবাচক যুক্তি ইউনিট, স্থায়ীভাবে সক্ষম).
designator | মূল্য | ফটকা খেলা. |
গ 1 ~, C5 | 1uF | SMD1210-100V-X7R |
C6 | 100nF | SMD1210-100V-X7R |
C8 ~ C11 | 100nF | SMD2220-1000V-X7R |
L1, ও L2 | 2.4uH | ACM1211-701-2PL-TL01 |
সি 7 | 470uF | তড়িদ্ ক্যাপাসিটরের (100V) |
C12 | 220uF | তড়িদ্ ক্যাপাসিটরের (63V) |
মেকানিক্যাল রূপরেখা
নোট:
1. সমস্ত অন্যান্য পিনের 0,040 "(1.02mm) দিয়া হয়.
2. সহনশীলতাই: মধ্যে ± 0.02 x.xx (xx ± 0.5 মিমি).
± মধ্যে 0,010 x.xxx. (X.xx ± 0.25)
পিন প্রশিক্ষণে
পিন নং | নাম | ক্রিয়া |
1 | সক্ষম করা | টিটিএল ইনপুট উপর এবং বন্ধ কনভার্টার ঘুরিয়ে ভিন উল্লেখিত, -, অভ্যন্তরীণ খিঁচ আপ (). |
2 | ভিন (-) | নেতিবাচক ইনপুট ভোল্টেজ |
3 | ভিন (+ +) | ইতিবাচক ইনপুট ভোল্টেজ |
4 | Vout (+ +) | ইতিবাচক আউটপুট ভোল্টেজ |
5 | Vout (-) | নেতিবাচক আউটপুট ভোল্টেজ |
6 | ছাঁটা | আউটপুট ভোল্টেজ ট্রিম. ছাঁটা পিন নামমাত্র আউটপুট ভোল্টেজ জন্য খুলে রাখুন. |
